Анкерные блоки для газопровода высокого давления в Ленинградской области.

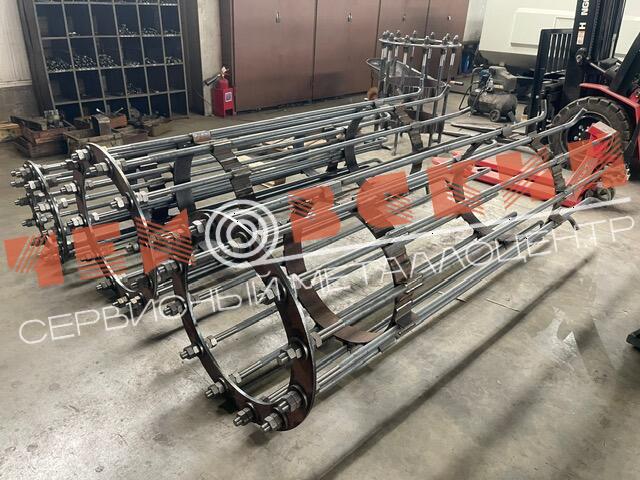

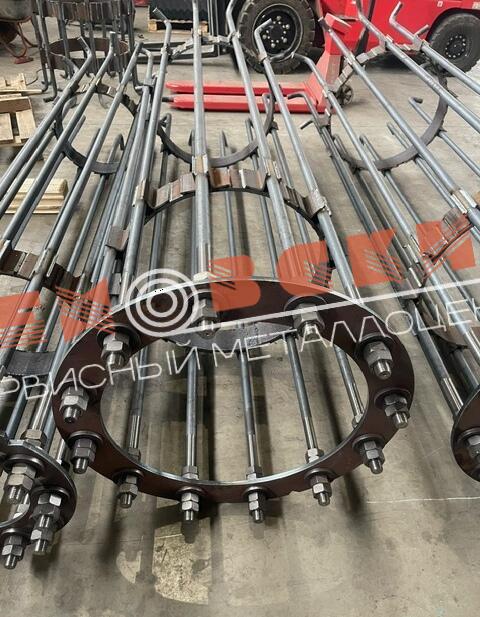

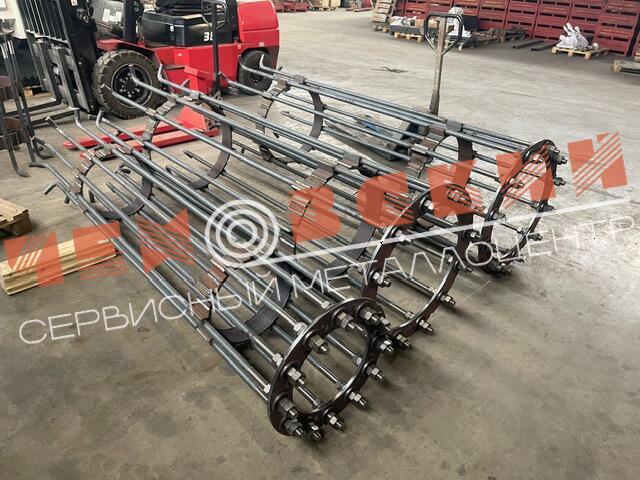

Завершили изготовление анкерных блоков для строительства отвода от магистрального газопровода к новой компрессорной станции. На фото видны готовые к отправке конструкции с кольцевыми хомутами и продольными связями. Блоки предназначены для фиксации трубопровода диаметром 1020 мм на поворотах трассы и в местах установки запорной арматуры.

Несущие элементы выполнены из низколегированной стали 09Г2С. Этот материал выбран неслучайно. При рабочем давлении в газопроводе и возможных гидроударах сталь должна выдерживать знакопеременные нагрузки без образования усталостных трещин. Марка 09Г2С обладает повышенной хладостойкостью, что критично для эксплуатации в условиях северо-запада России.

Кольцевые хомуты изготовлены методом вальцовки из листового проката толщиной 16 мм. Радиус гибки точно соответствует наружному диаметру изоляции трубопровода. Между полухомутами предусмотрен монтажный зазор для установки на действующую нитку газопровода без остановки транспортировки газа. Фланцевые соединения хомутов усилены косынками для восприятия осевых усилий от температурных деформаций.

Продольные тяги из профильной трубы соединяют хомуты с опорными плитами. Длина тяг рассчитана с учетом проектного заглубления трубопровода и высоты бетонного ростверка. Все сварные швы выполнены полуавтоматической сваркой в среде защитных газов с последующим ультразвуковым контролем.

После сборки конструкции обработали абразивоструйным методом до степени очистки Sa 2.5 и нанесли цинкнаполненное покрытие. Такая защита обеспечивает срок службы анкерных блоков не менее 50 лет в грунтах с высокой коррозионной активностью.
