Анкерные блоки для крепления технологического оборудования на химическом производстве

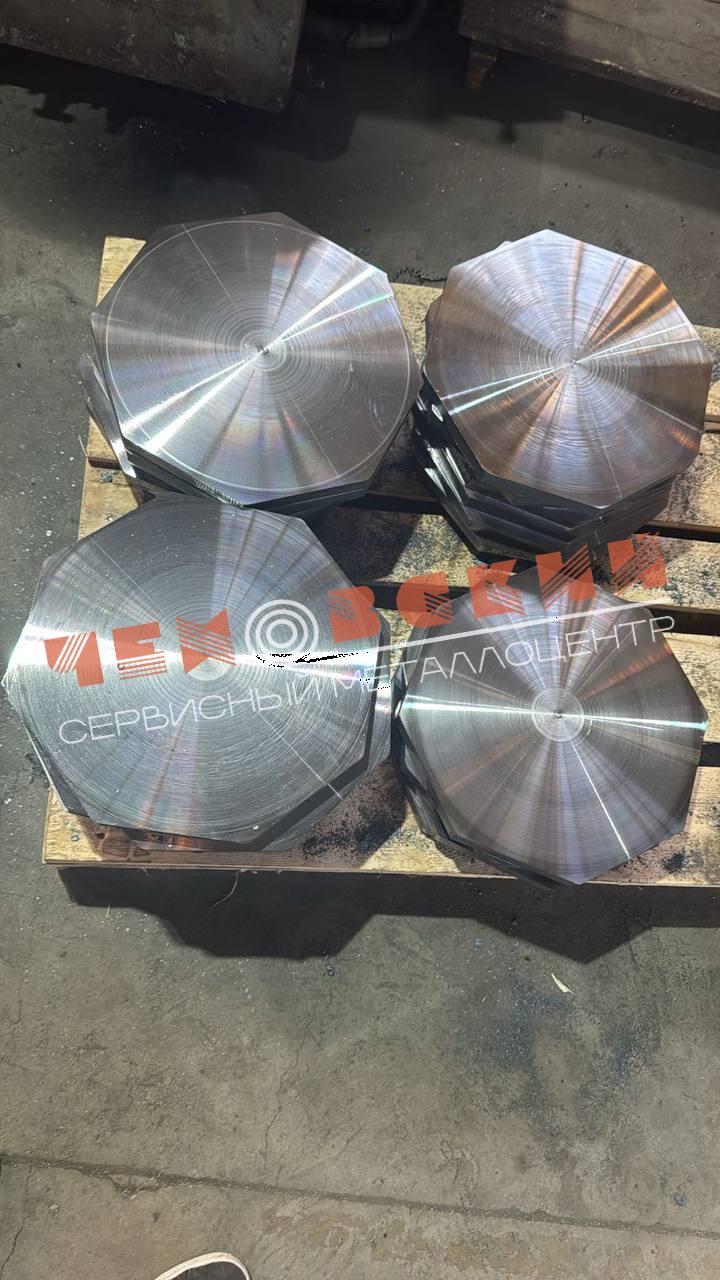

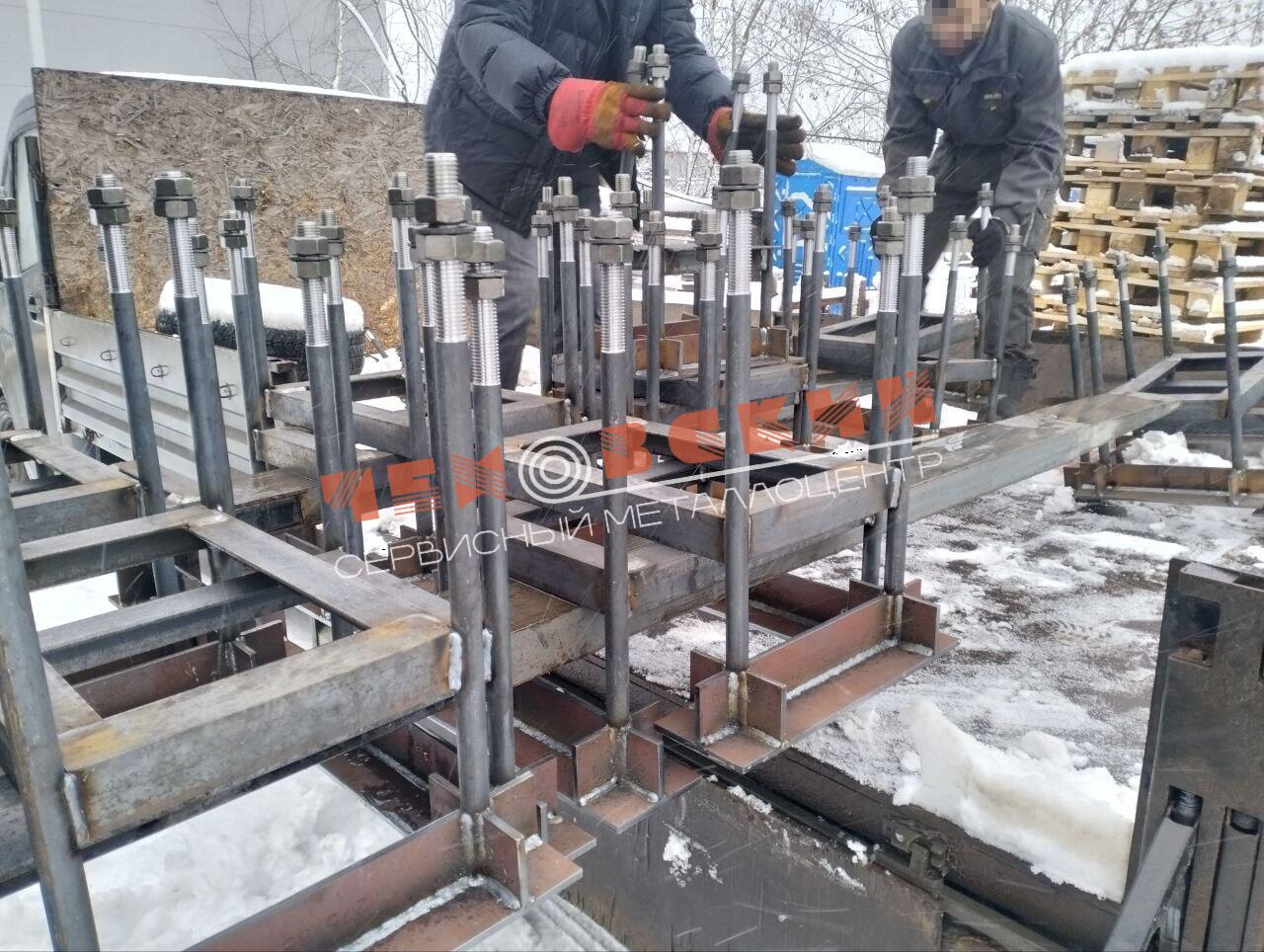

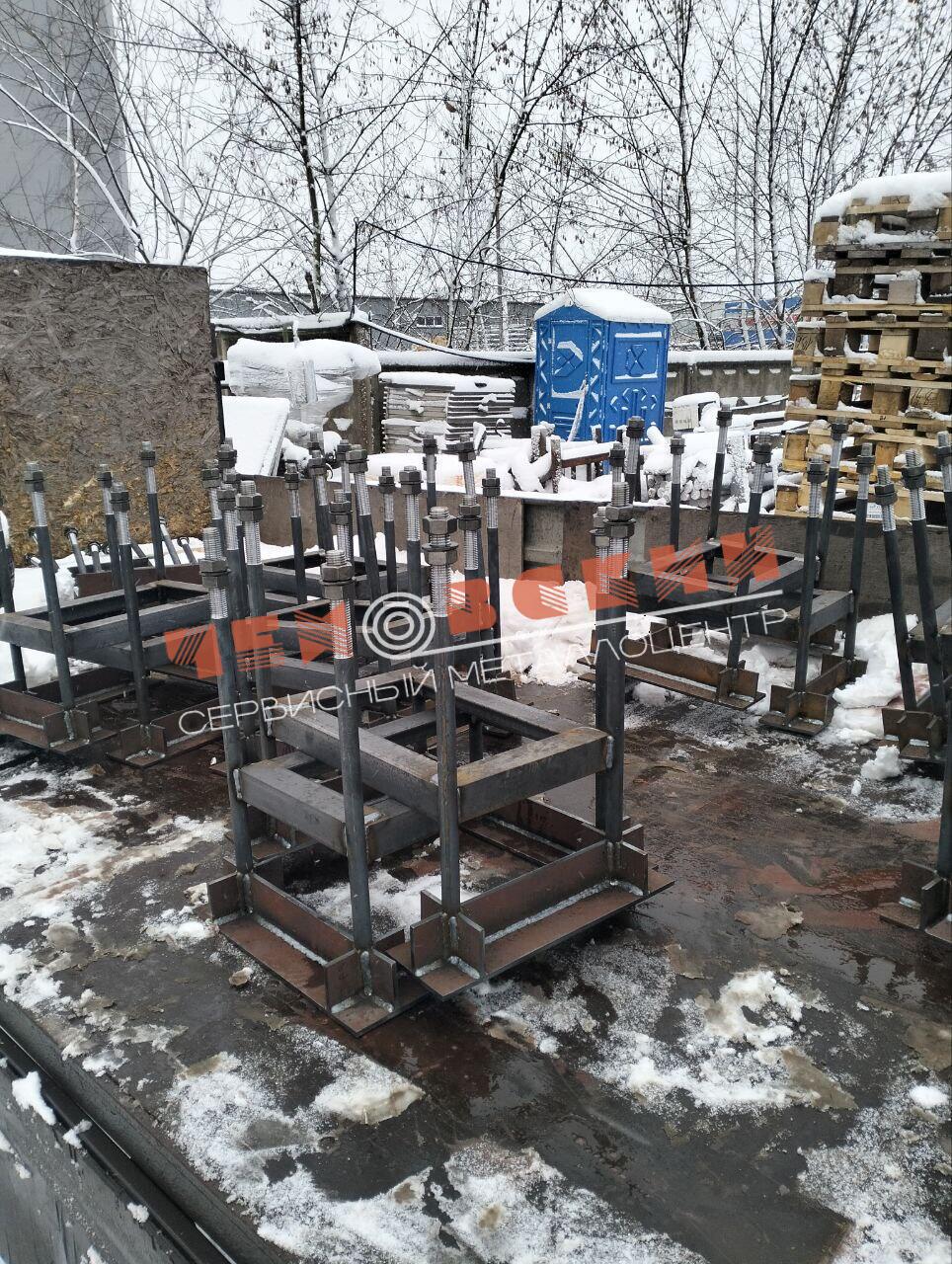

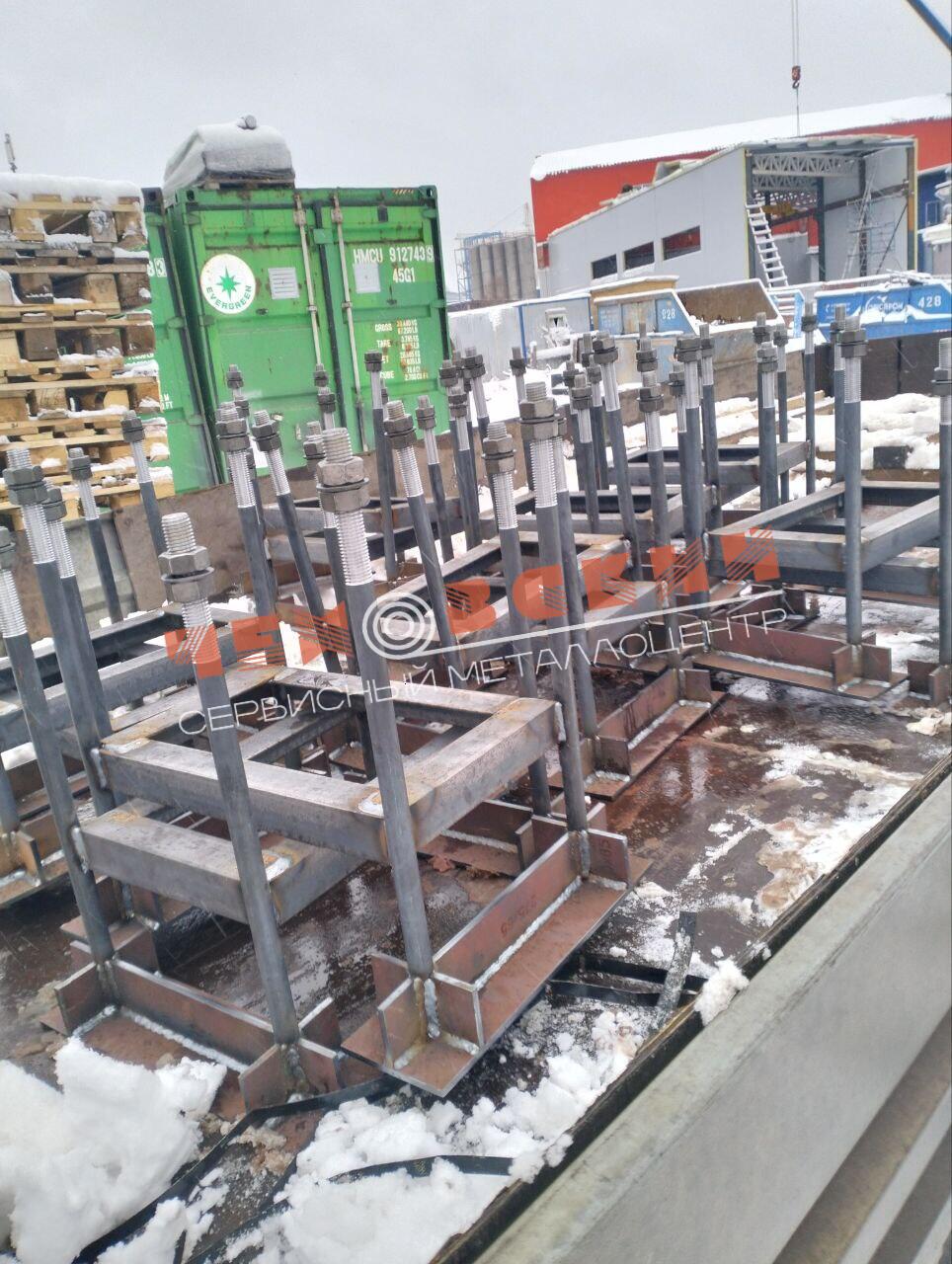

Отгружена партия анкерных блоков для монтажа емкостного оборудования на предприятии химической промышленности в Нижегородской области. На фото видны сварные конструкции с резьбовыми шпильками М30, установленные на временные опоры для контроля геометрии перед отгрузкой.

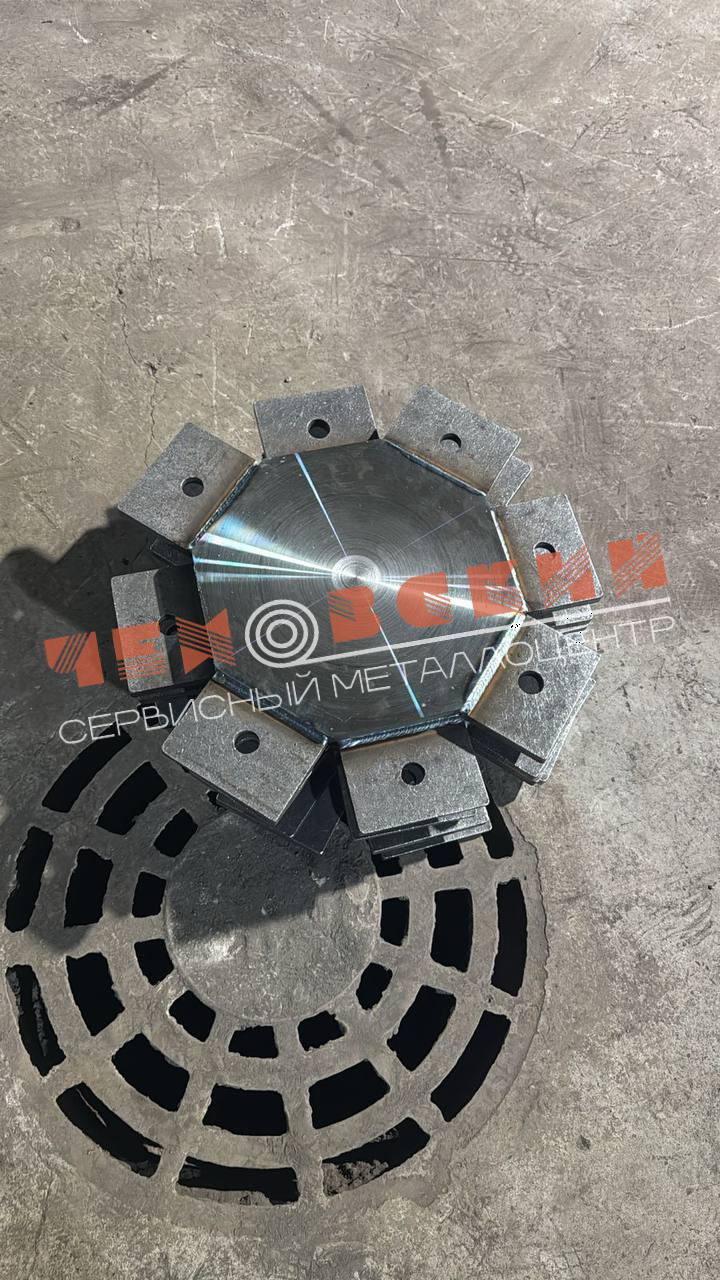

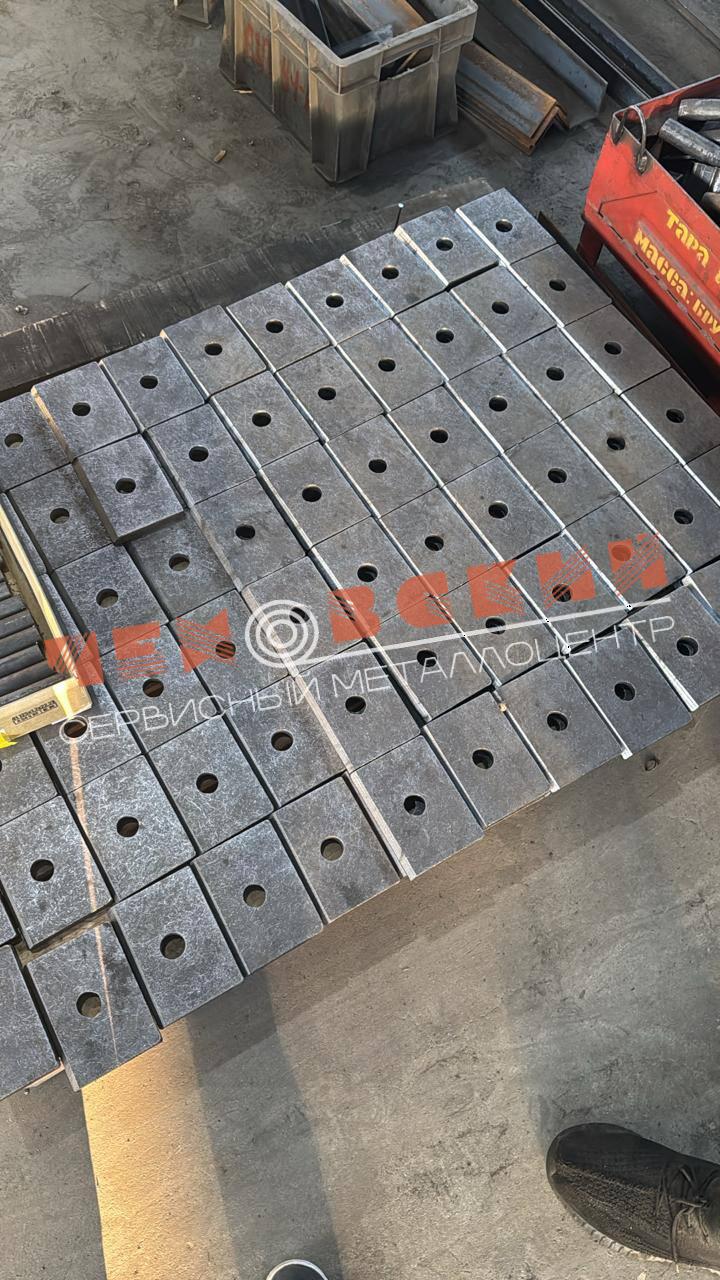

Каждый блок состоит из базовой плиты из стали Ст3сп5 и четырех вертикальных шпилек. Выбор стали обусловлен ее пластичностью при динамических нагрузках и хорошей свариваемостью без предварительного подогрева. Шпильки изготовлены из стали 35, которая после накатки резьбы обеспечивает прочность соединения на разрыв до 600 МПа.

Сварка элементов выполнена полуавтоматом в среде углекислого газа проволокой СВ-08Г2С диаметром 1,2 мм. Катет шва 8 мм рассчитан с трехкратным запасом прочности для восприятия опрокидывающего момента от ветровой нагрузки на вертикальные резервуары. После сварки все соединения прошли визуальный контроль и выборочную проверку ультразвуковым дефектоскопом.

Резьба на шпильках накатана на специальном станке, что увеличивает ее износостойкость по сравнению с нарезной в 2,5 раза. Перед отгрузкой резьбовые участки обработаны графитовой смазкой и закрыты полиэтиленовыми колпачками для защиты от механических повреждений при транспортировке.

Конструкция блоков позволяет регулировать положение оборудования по высоте в пределах 150 мм за счет двойной гайки с контргайкой. Расстояние между шпильками 600х600 мм соответствует типовым опорным рамам емкостей объемом от 10 до 50 кубометров.

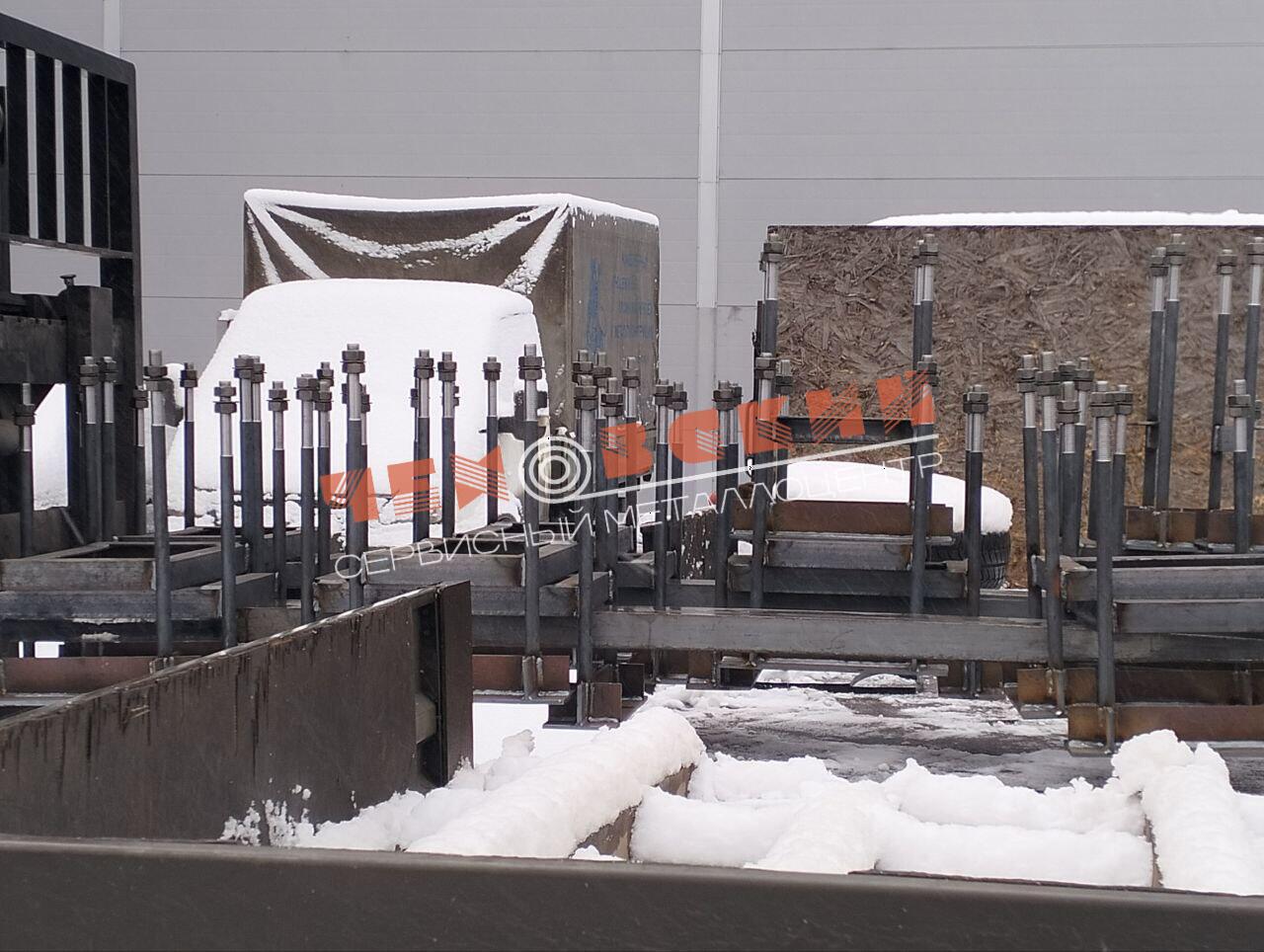

На заднем плане видна промышленная зона с подготовленными фундаментами, где будут установлены анкерные блоки. Зимний монтаж требует применения безусадочной смеси для подливки с противоморозными добавками.

Изготовим анкерные блоки по вашим чертежам или разработаем конструкцию под конкретное оборудование с учетом расчетных нагрузок.
