Крупная партия анкерных блоков для строительства ТЭЦ в Подмосковье.

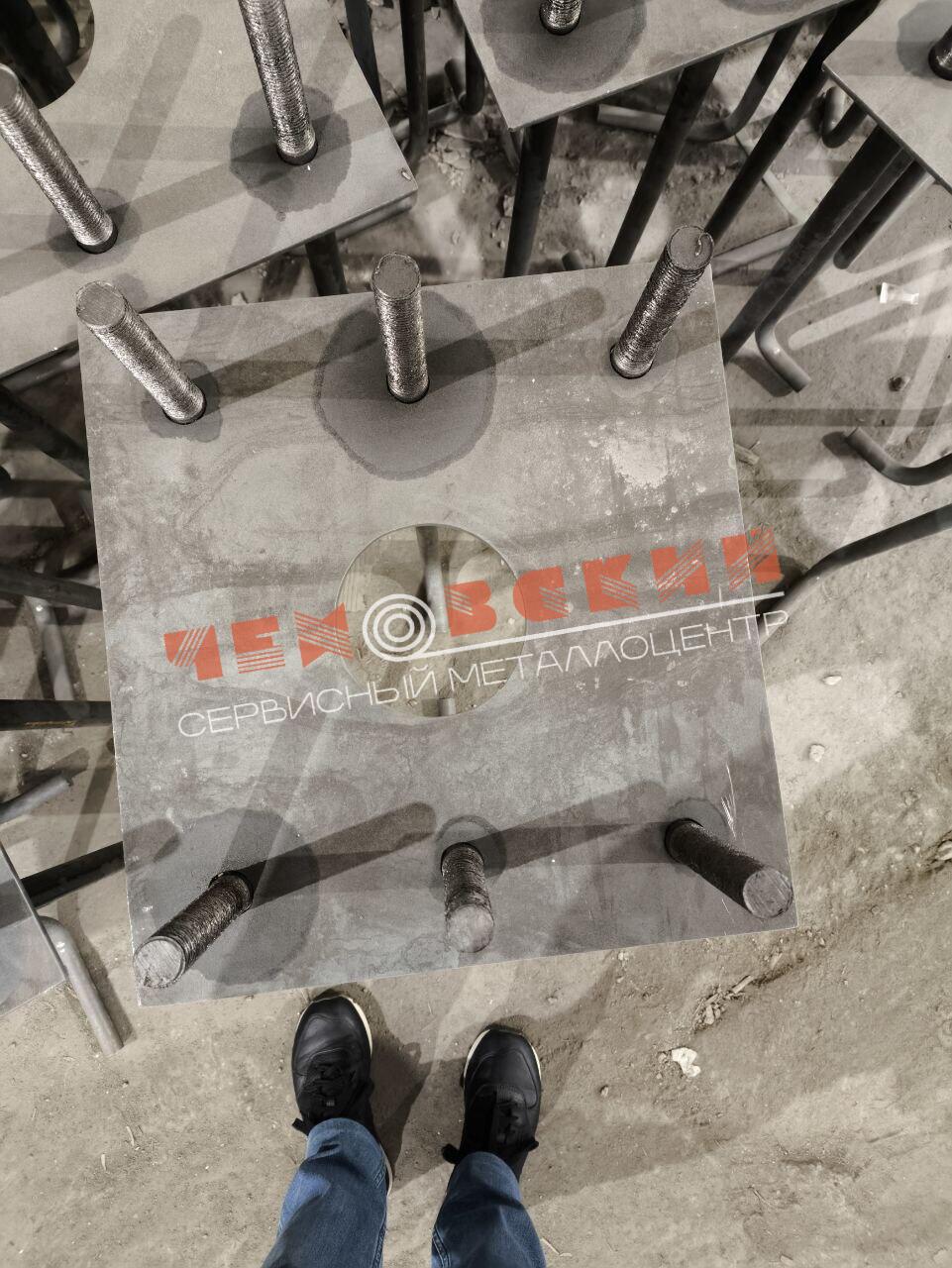

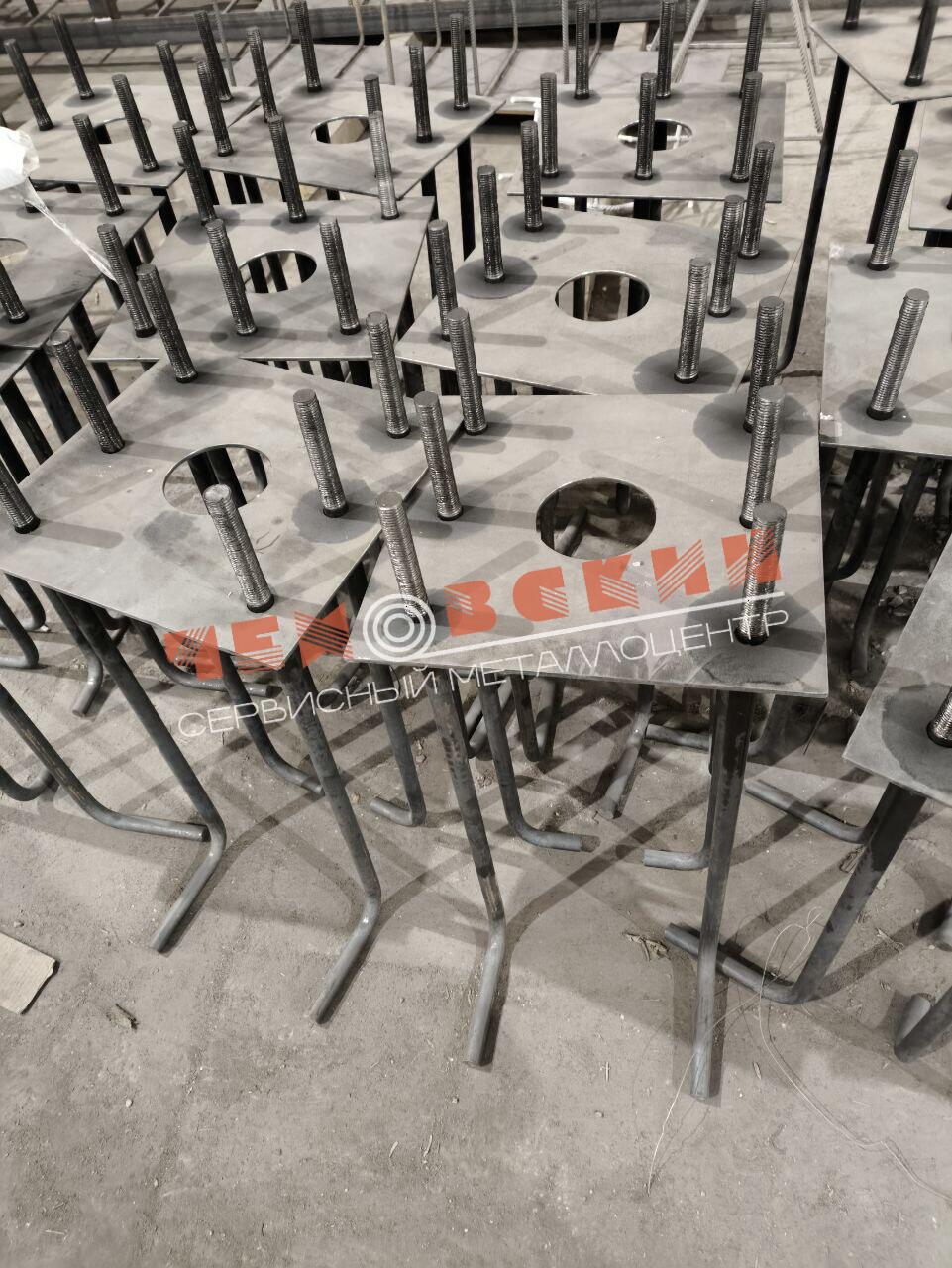

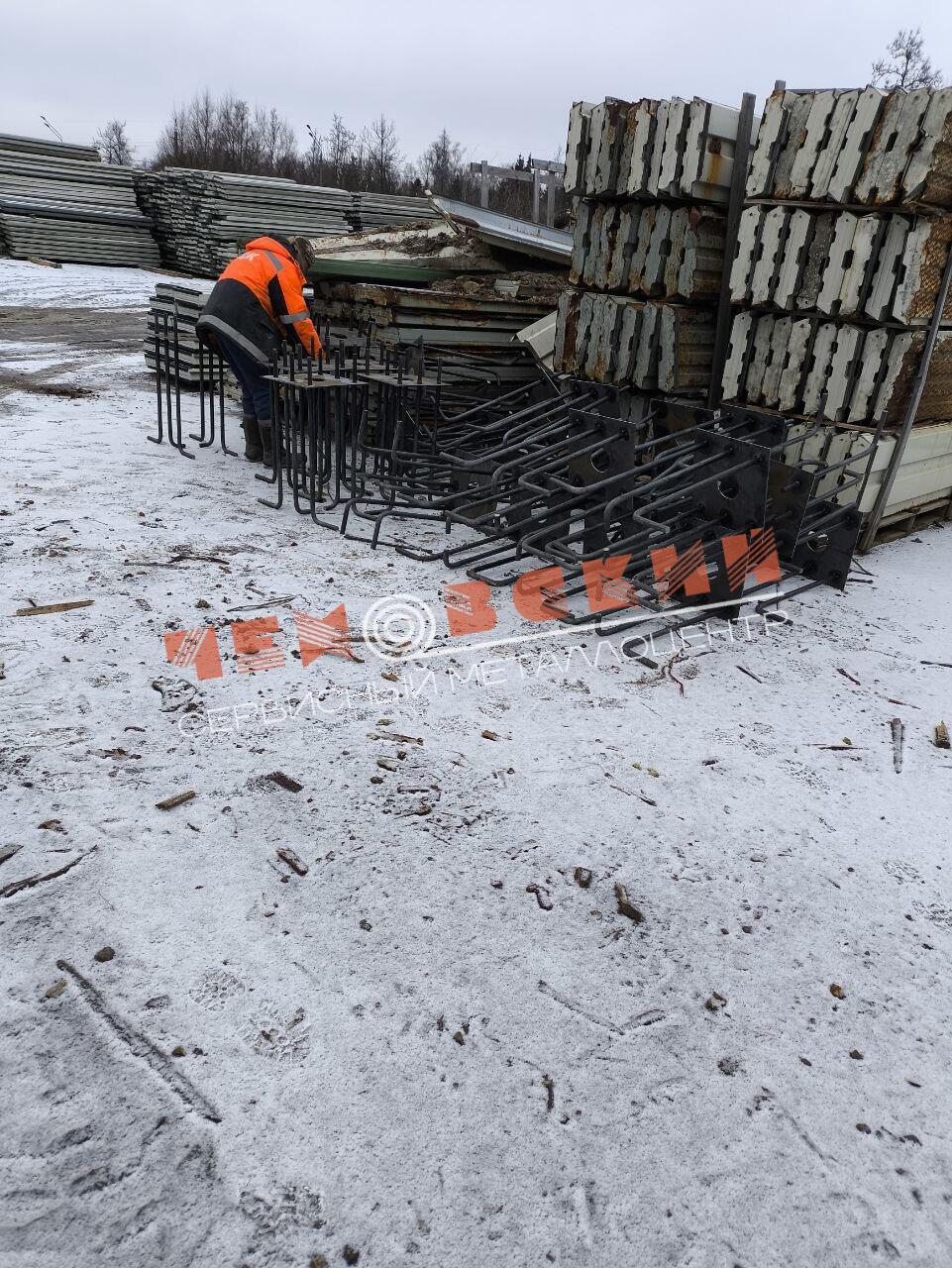

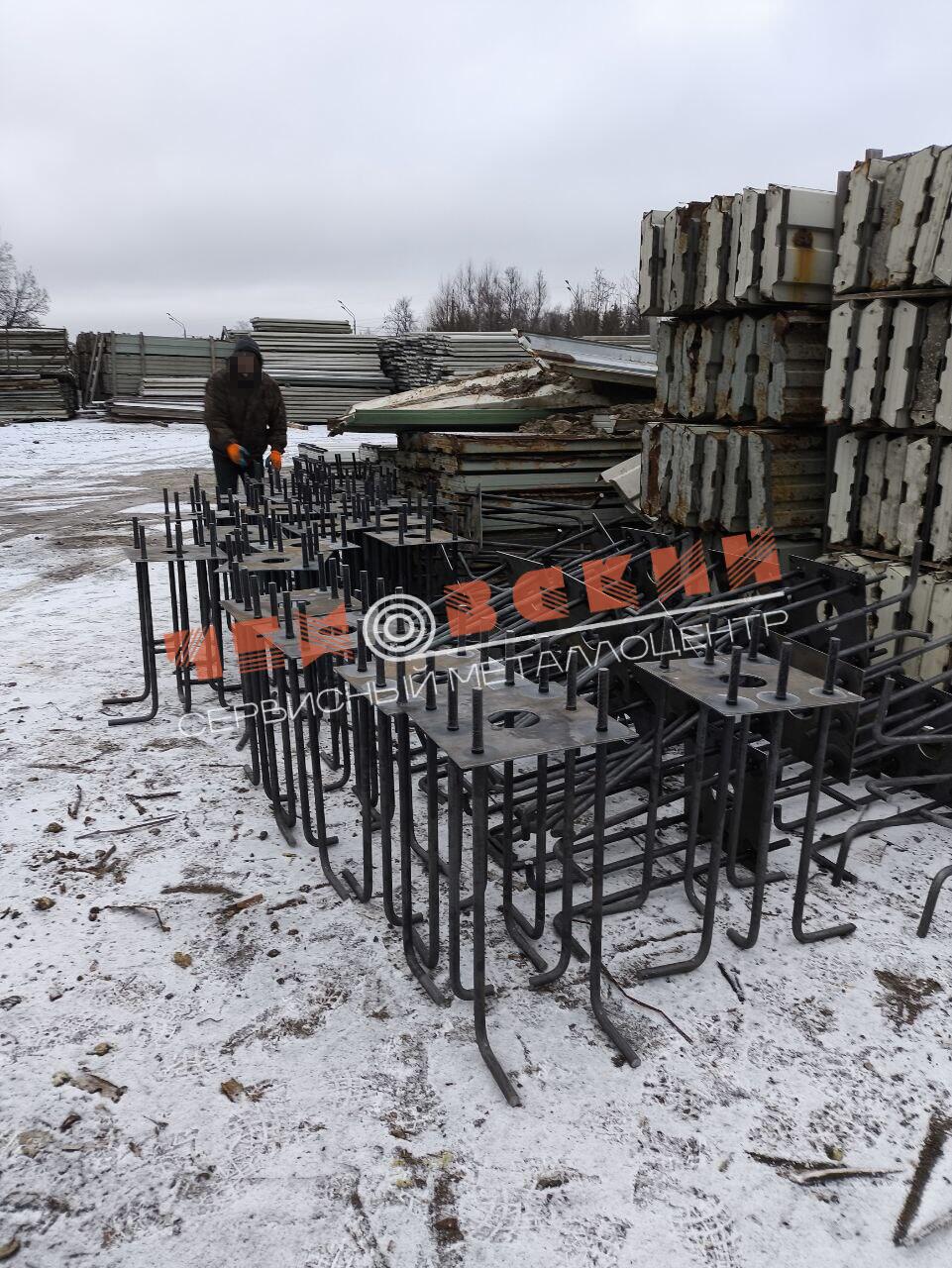

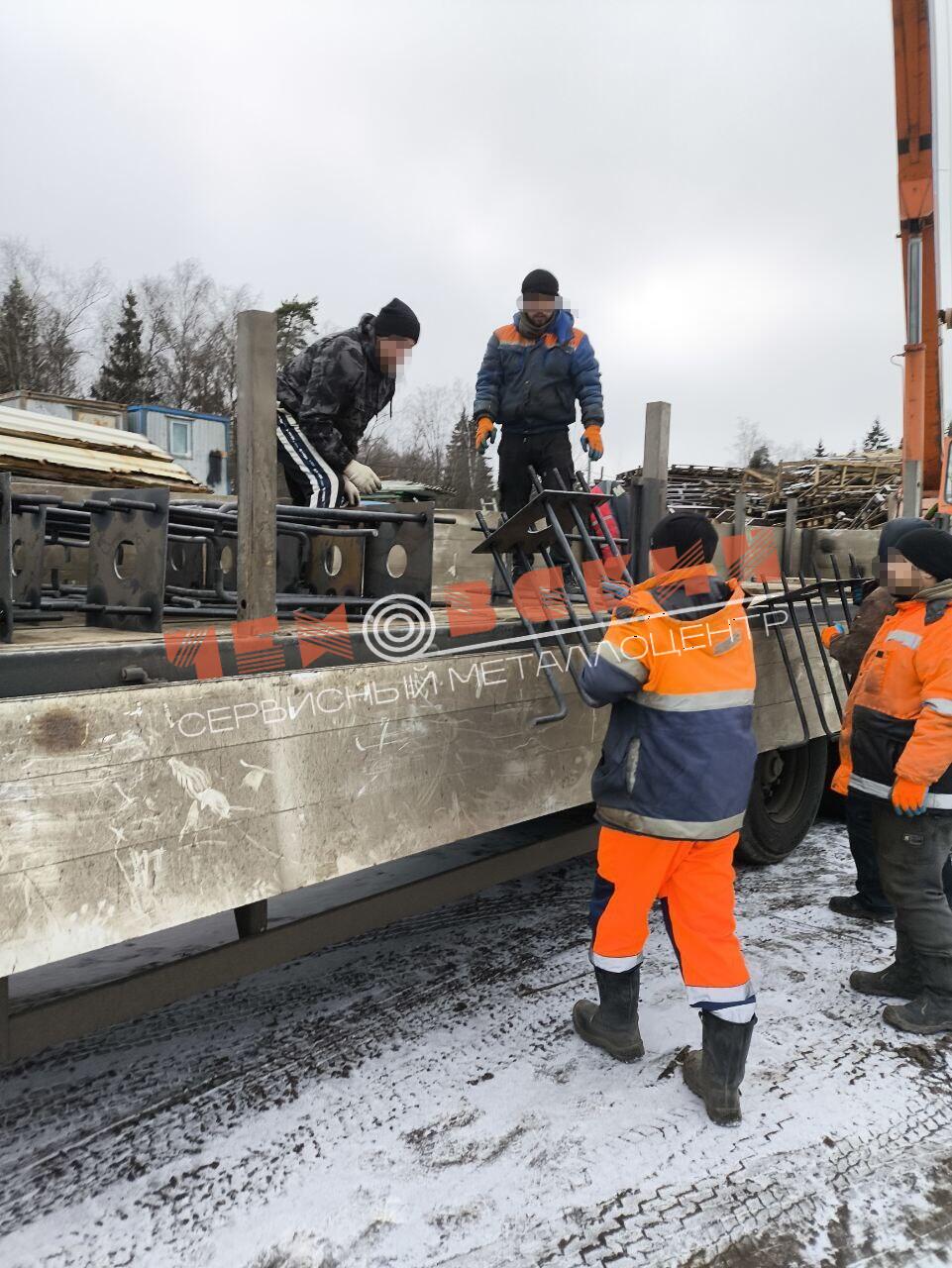

Завершили производство и отгрузку масштабной партии анкерных блоков для монтажа технологических трубопроводов на новой теплоэлектростанции в Ногинске. На фото готовые к отправке блоки с резьбовыми шпильками М42.
Опорные плиты выполнены из стали 09Г2С толщиной 40 мм. Выбор марки обусловлен работой конструкций при температурных расширениях трубопроводов. Низколегированная сталь сохраняет пластичность при отрицательных температурах и выдерживает циклические нагрузки от тепловых деформаций паропровода. Центральное отверстие диаметром 150 мм позволяет проводить трубы с теплоизоляцией без демонтажа блока.

Резьбовые шпильки изготовлены из стали 40Х с последующей термообработкой до твердости 28-32 HRC. После нарезки резьбы М42 с шагом 4,5 мм каждую шпильку проверяли калибром на соответствие классу точности 6g. Накатка резьбы выполнена методом холодной деформации, что увеличивает усталостную прочность соединения в 1,5 раза по сравнению с нарезанной резьбой.

Ребра жесткости из листа 20 мм приварены к основанию полуавтоматической сваркой в среде углекислого газа проволокой Св-08Г2С. Катет шва 8 мм рассчитан на восприятие опрокидывающего момента от веса заполненного водой трубопровода. После сварки все блоки прошли дробеструйную очистку и покрытие грунтом ГФ-021 в два слоя.

На электростанции анкерные блоки забетонируют в фундаменты машинного зала на глубину 800 мм. Регулировка высоты опор осуществляется гайками по резьбовым шпилькам с точностью до 1 мм.

Производим анкерные блоки по типовым и индивидуальным чертежам. Выполняем расчет нагрузок и подбор типоразмеров под ваш проект. Обращайтесь за консультацией по подбору оптимального решения.
