Опорные пластины для жилого комплекса на Ленинградском шоссе

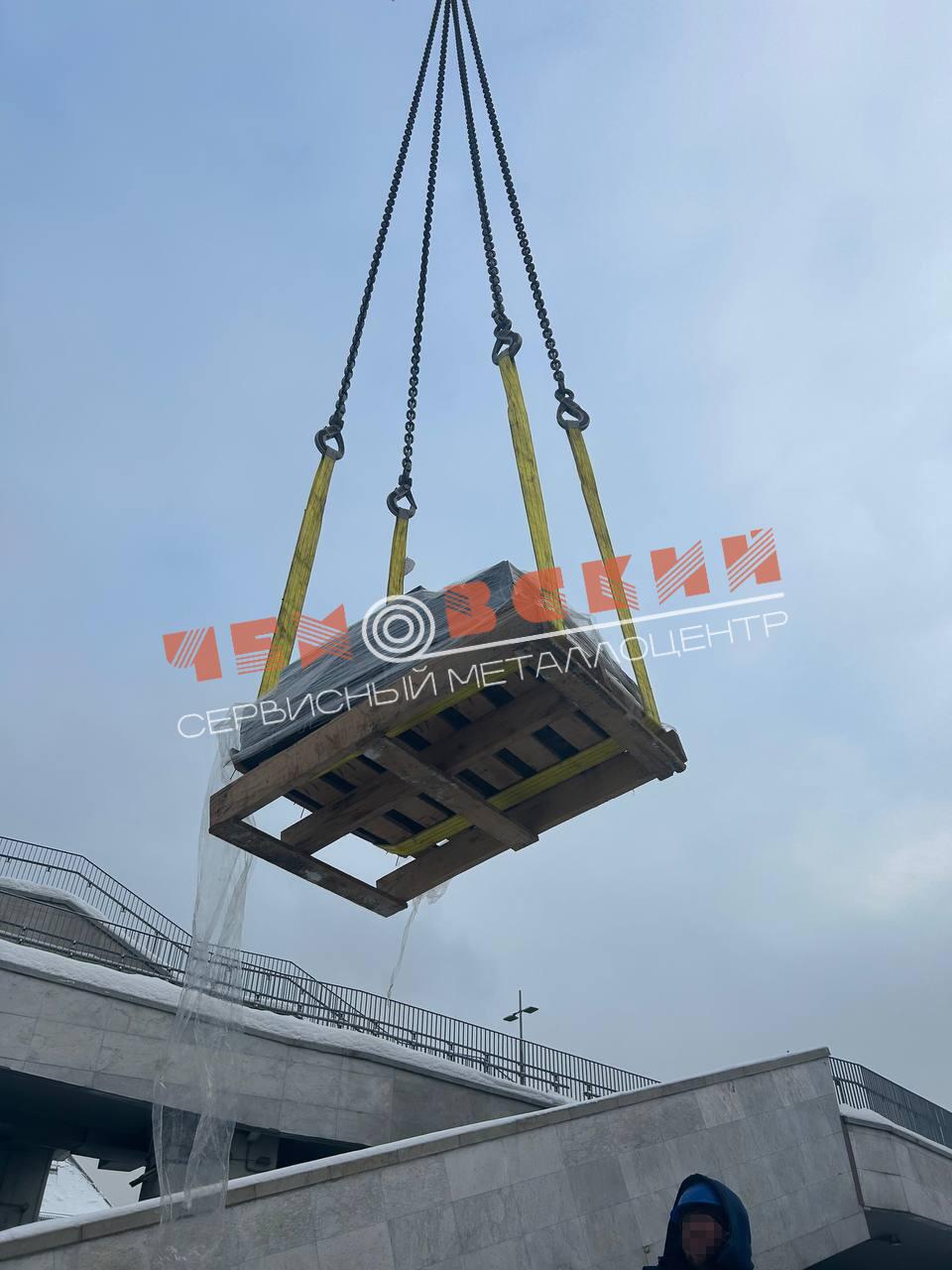

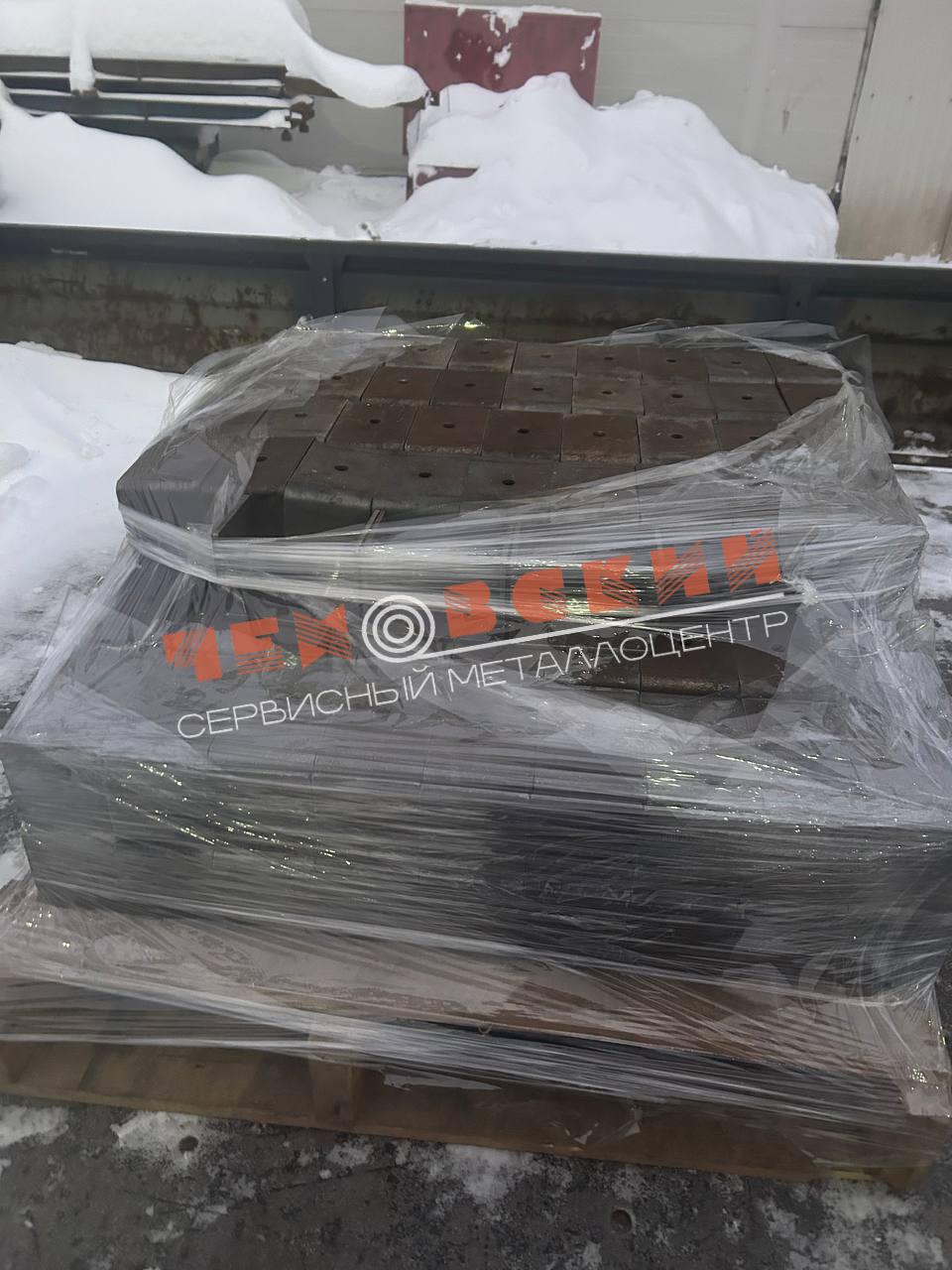

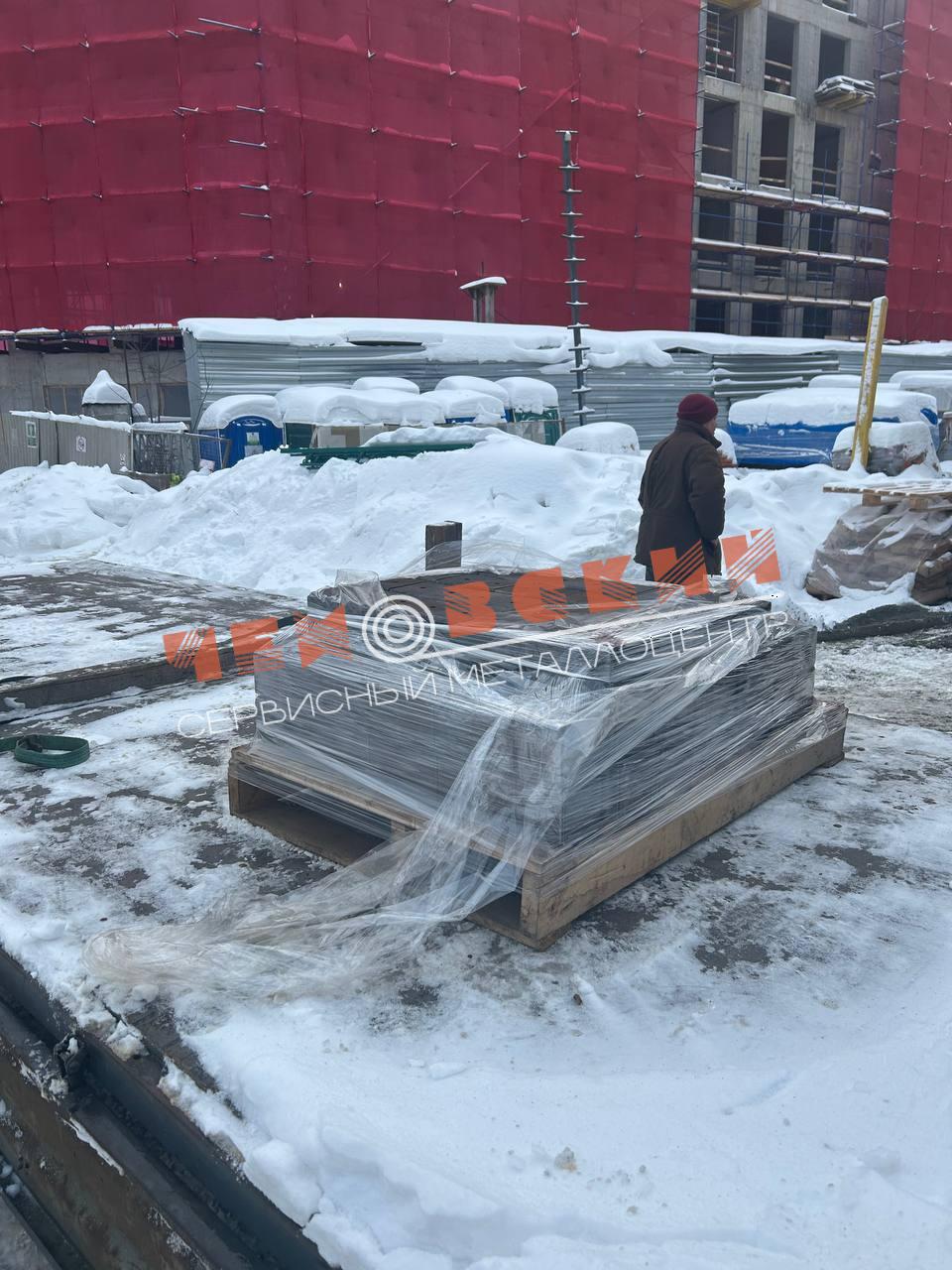

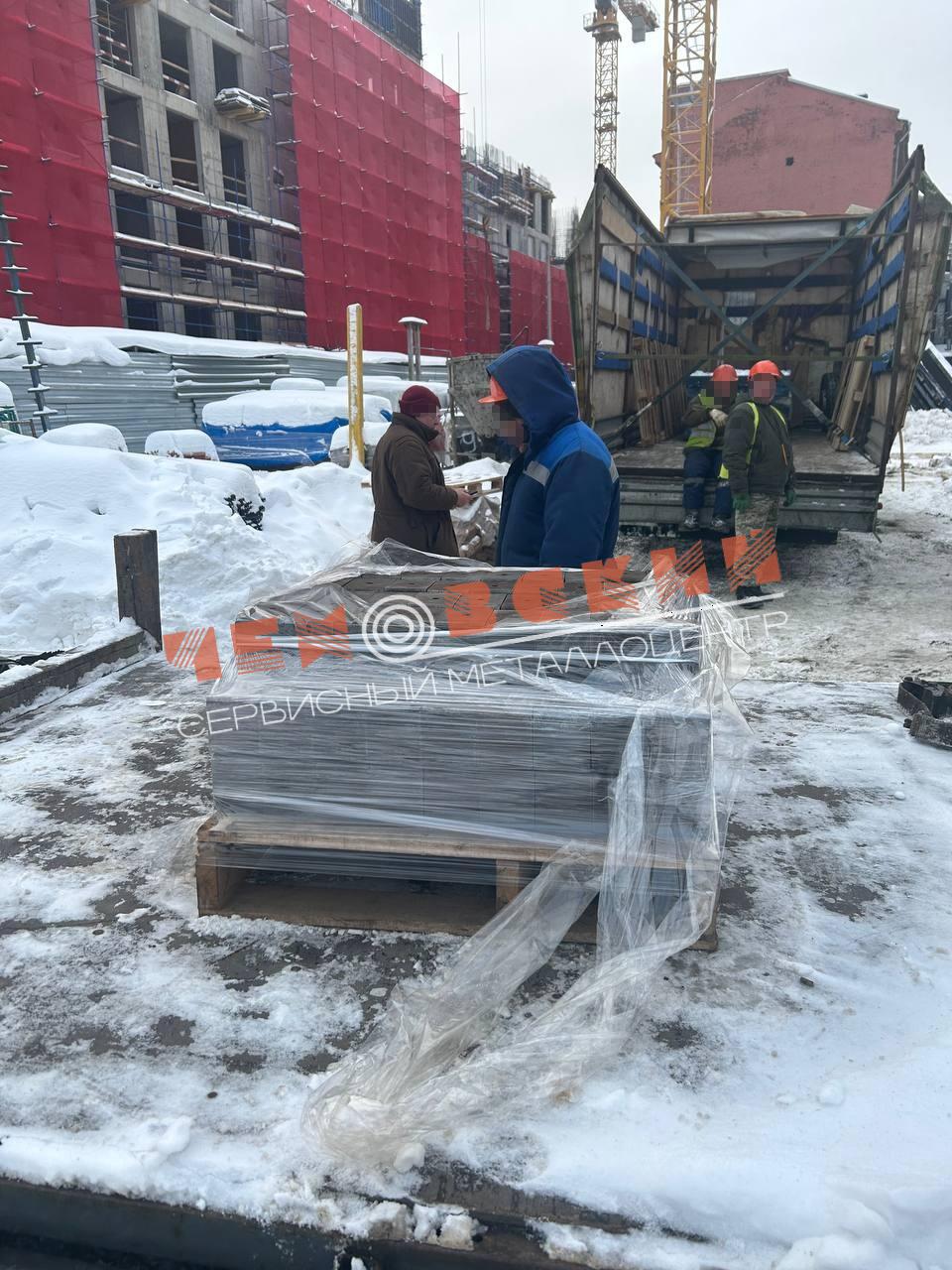

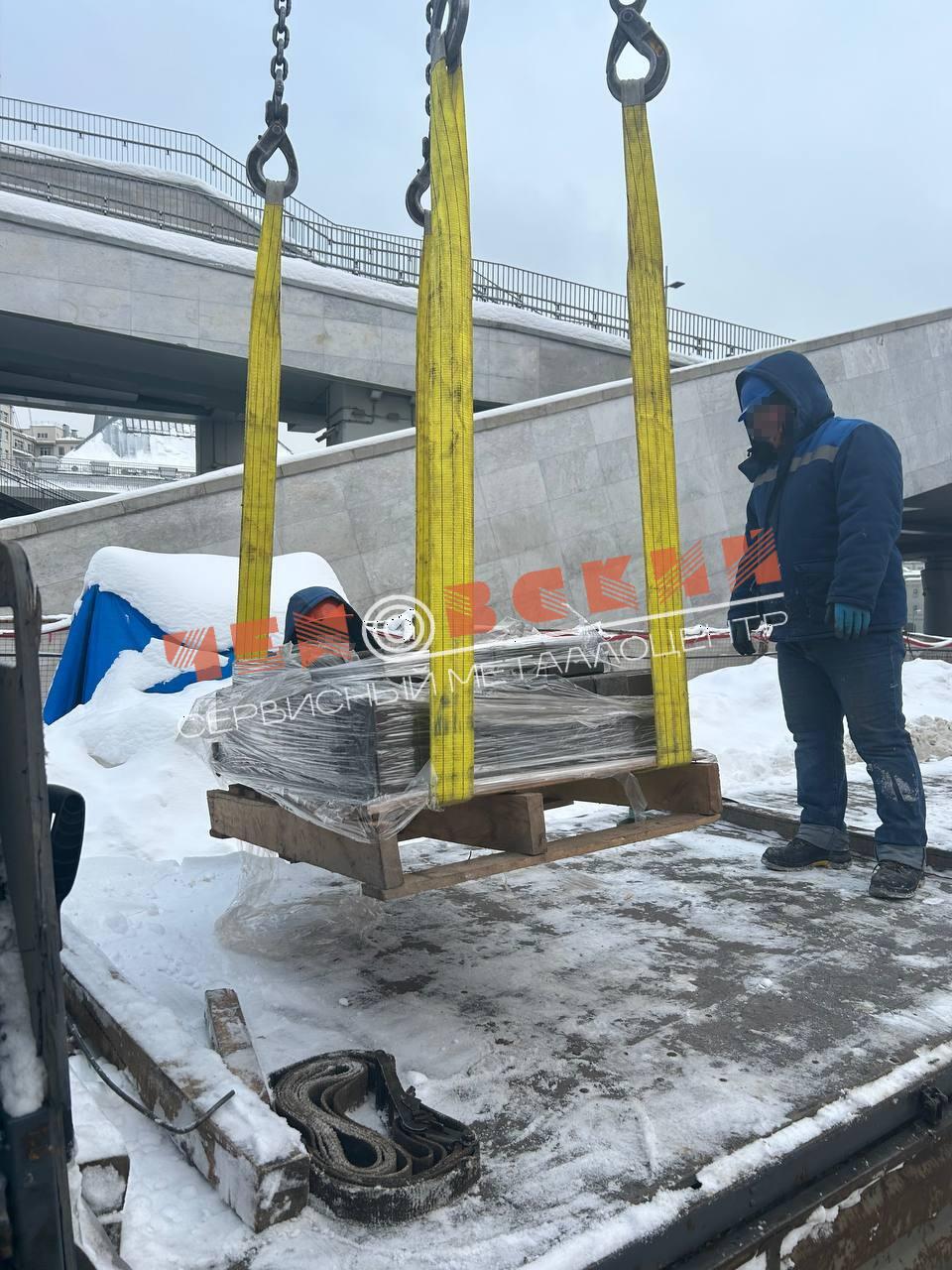

Вчера отправили крупную партию закладных пластин на строительную площадку жилого квартала в районе метро Водный стадион. На фото видна часть отгрузки — опорные пластины различных типоразмеров, упакованные в стрейч-пленку для защиты от зимних осадков.

Строители монтируют навесной вентилируемый фасад на 22-этажном корпусе. Для крепления несущих кронштейнов фасадной системы требовались закладные детали с точным соблюдением геометрии — допуск на плоскостность не более 2 мм на метр. Изготовили 1840 пластин размерами от 200х200 до 400х300 мм из листовой стали С245 толщиной 10-12 мм.

Генподрядчик обратился к нам после неудачного опыта с другим поставщиком. Предыдущая партия закладных деформировалась при сварке — использовали тонкий металл 6 мм и не соблюдали последовательность наложения швов. В результате при монтаже кронштейнов пришлось дорабатывать каждую третью деталь.

Мы применили листовую сталь увеличенной толщины и специальный порядок сварки анкерных элементов — сначала прихватки в шахматном порядке, затем основной шов с противоположных сторон. Пластины остаются идеально ровными даже после приварки четырех анкеров диаметром 16 мм.

Заказчик предоставил только эскизы фасадных узлов из архитектурного проекта. Наш инженерный отдел за три дня подготовил полный комплект рабочей документации КМД с деталировкой каждого типа закладной, схемами раскладки и спецификациями.

Интересный момент: для зимнего монтажа все отверстия в пластинах выполнены на 2 мм больше стандартного диаметра. При минусовой температуре металл сжимается, и увеличенный зазор компенсирует температурные деформации.

Работаем с объектами любой сложности. Позвоните — подберем оптимальное решение для вашего проекта.
