Перфорированные листы для вентиляционных экранов производственного цеха

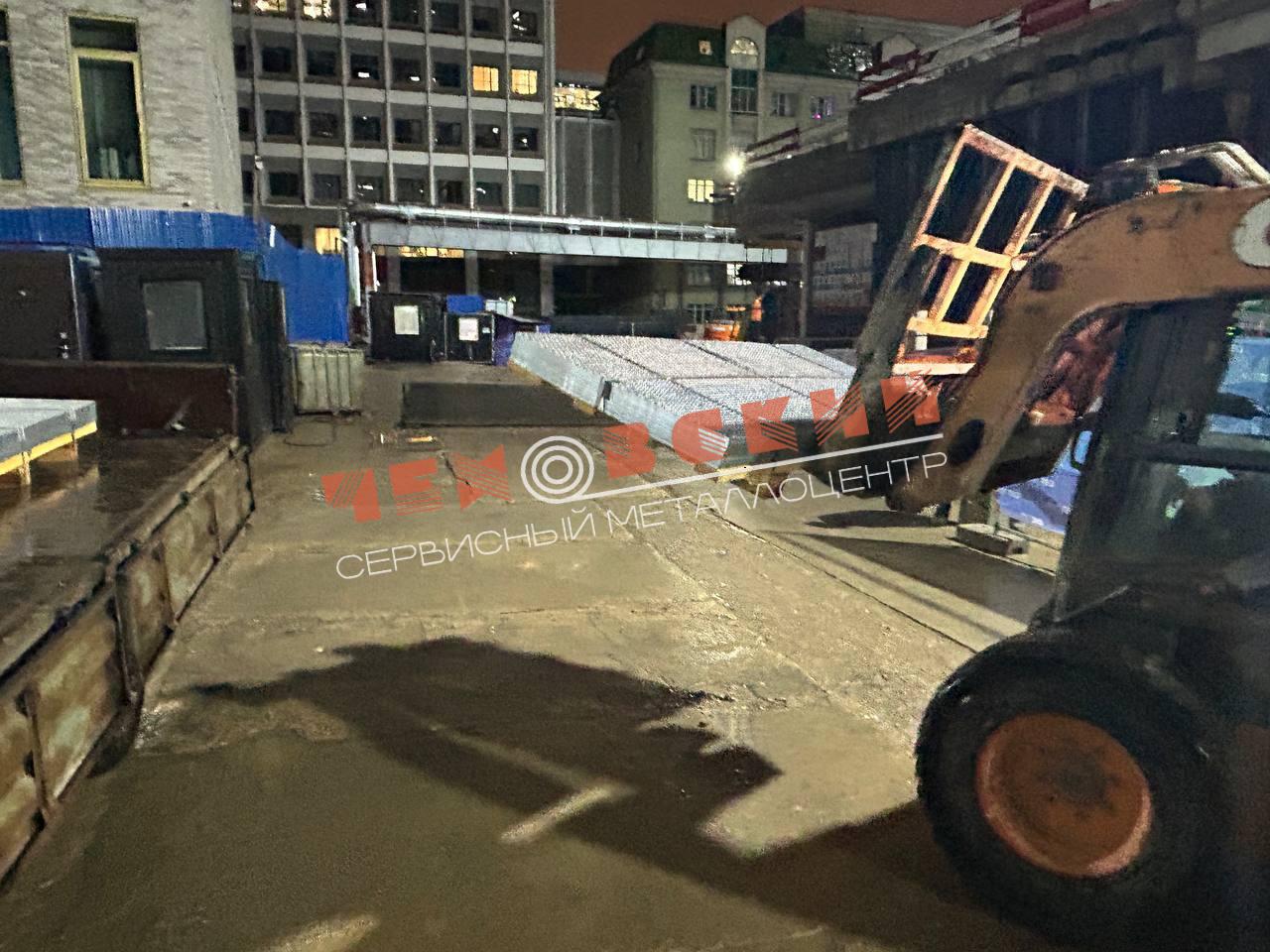

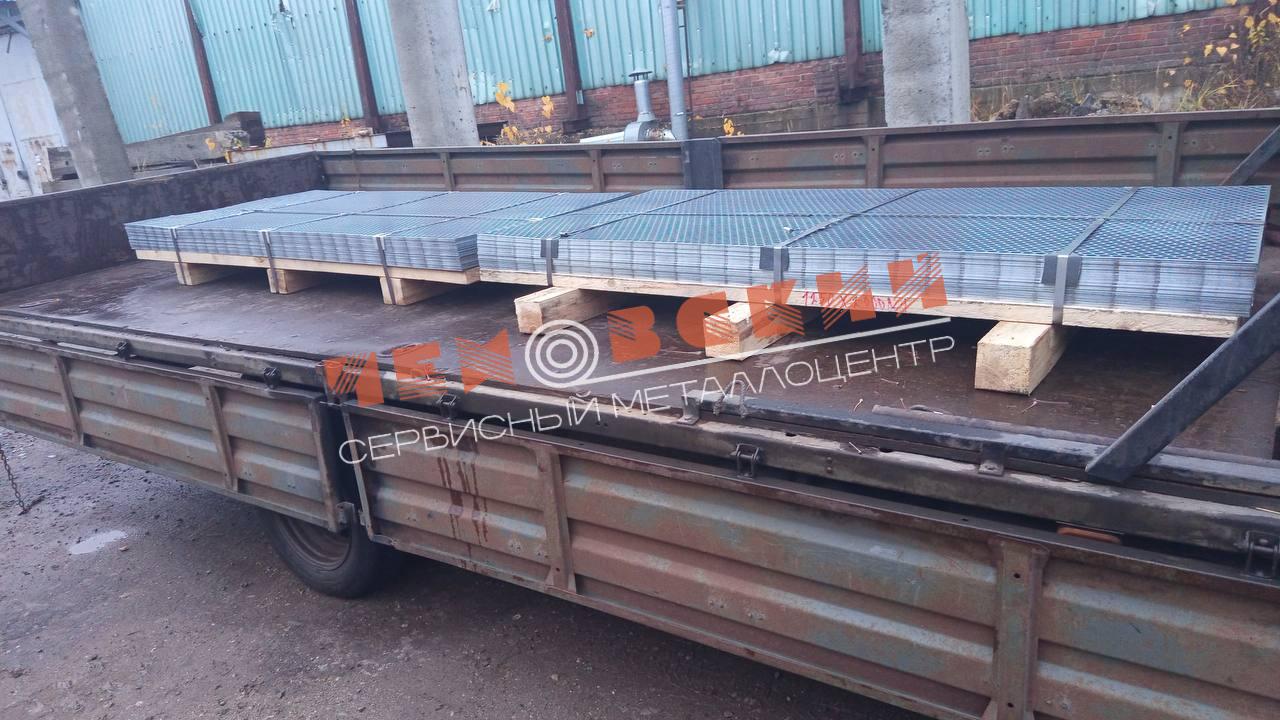

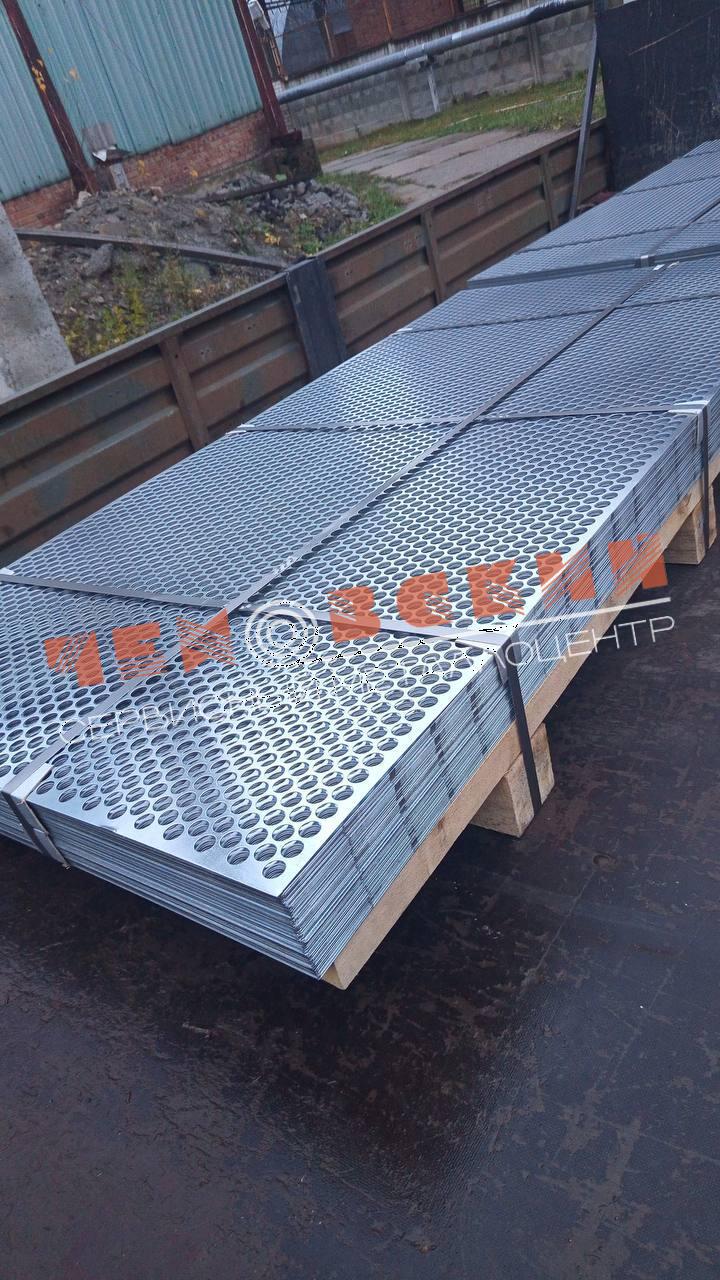

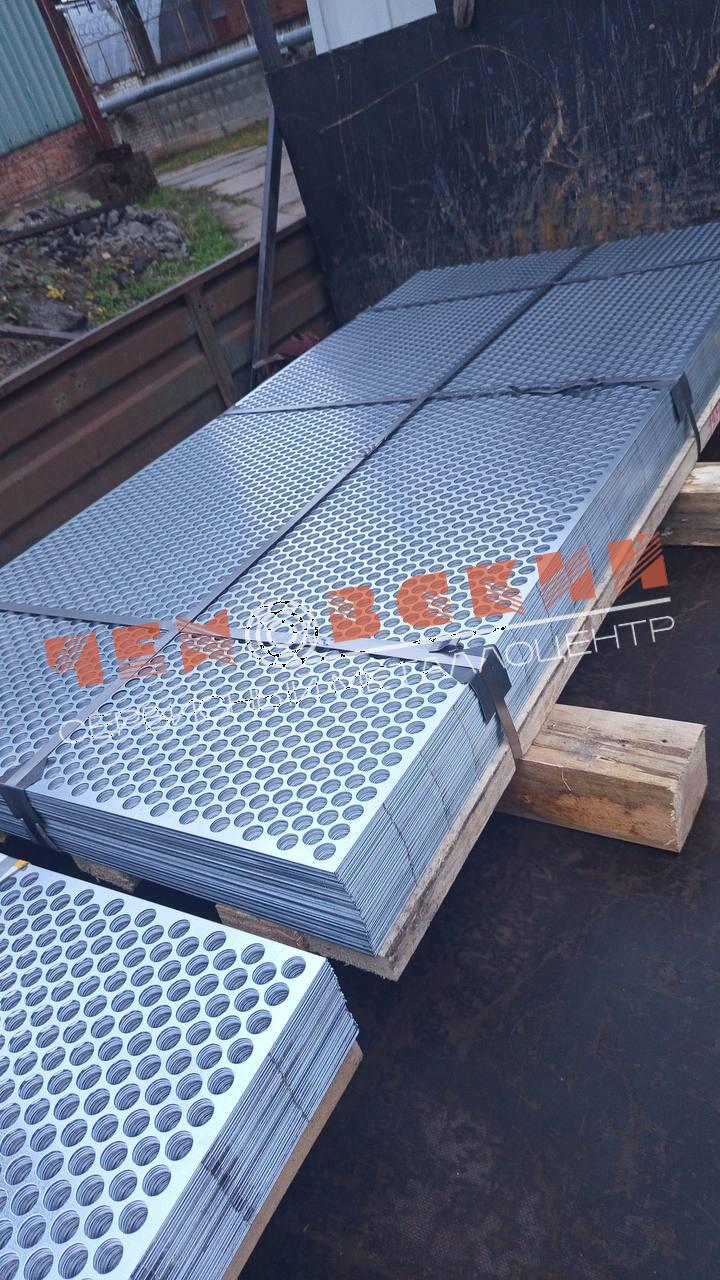

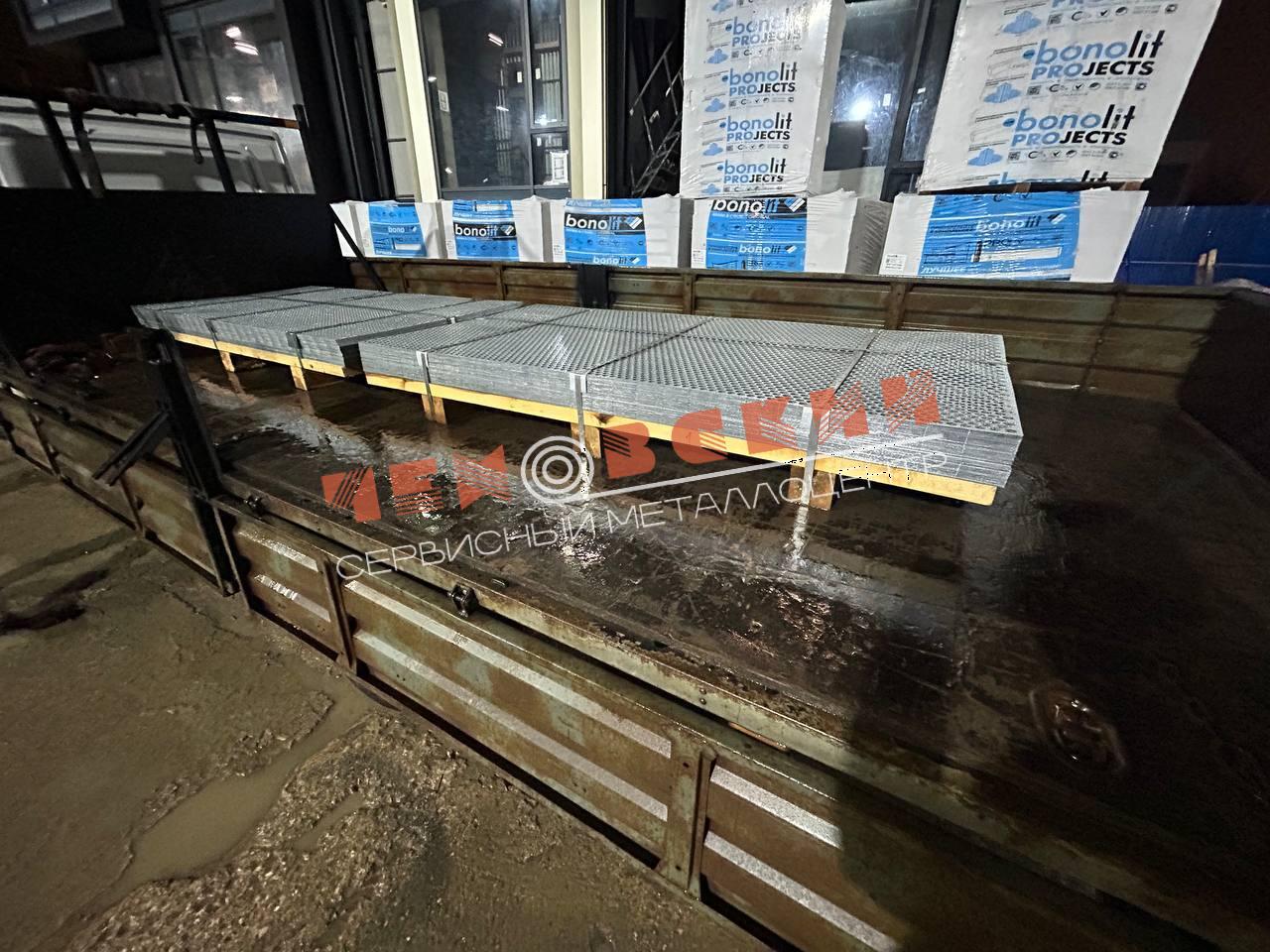

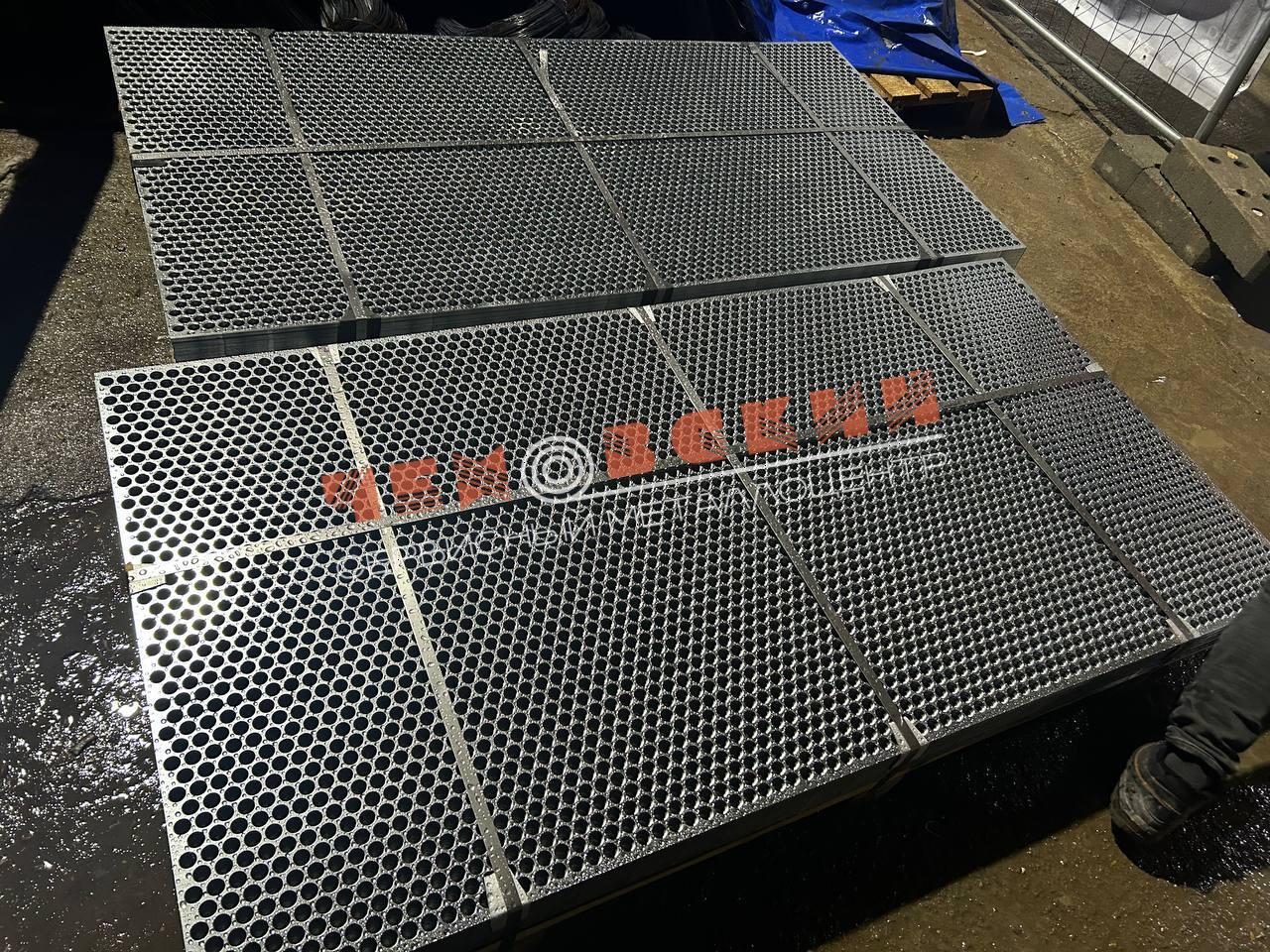

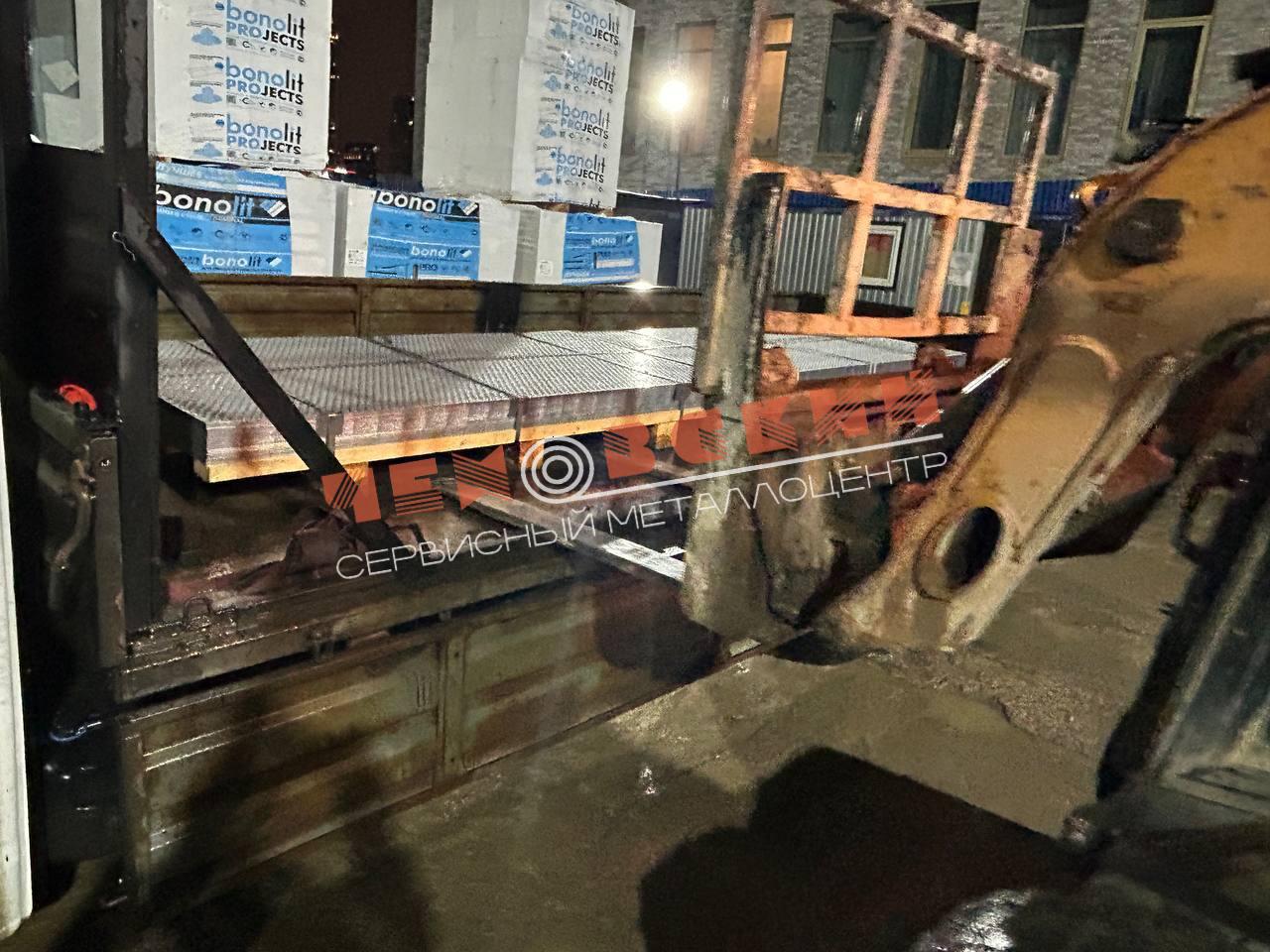

На складе готовы к отправке перфорированные оцинкованные листы с различным диаметром отверстий. Заказчик планирует использовать их для монтажа защитных экранов вентиляционного оборудования в новом цехе металлообработки. На фото хорошо видна разница между листами с круглой перфорацией диаметром 8 мм и 5 мм. Более крупные отверстия пойдут на входные решетки, где требуется максимальный воздухообмен, мелкая перфорация предназначена для фильтрующих секций.

Листы изготовлены из стали с горячим цинковым покрытием плотностью 275 г/м². Именно горячее цинкование, а не электролитическое, выбрано для работы в условиях промышленной вентиляции. При прохождении воздуха с частицами металлической пыли и масляного тумана тонкое гальваническое покрытие стерлось бы за несколько месяцев. Слой цинка толщиной 40 микрон, полученный погружением в расплав, создает матовую шероховатую поверхность, на которой хуже задерживается пыль.

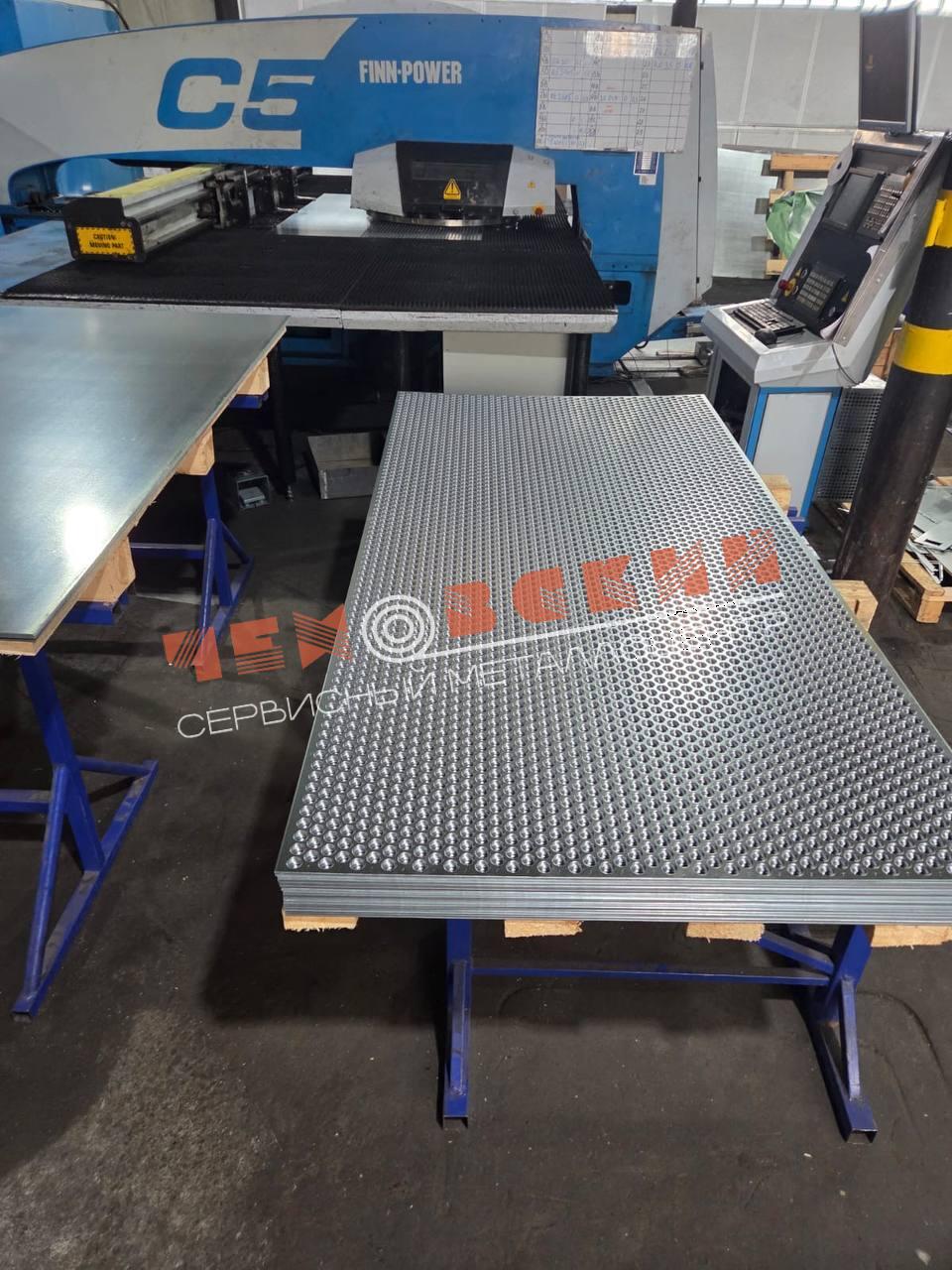

Перфорацию выполняли на координатно-пробивном прессе с ЧПУ. Отверстия расположены в шахматном порядке с шагом 12 мм для крупной и 8 мм для мелкой перфорации. Такая геометрия обеспечивает живое сечение 40% и 35% соответственно при сохранении жесткости листа. После пробивки кромки отверстий получаются слегка коническими, что снижает аэродинамическое сопротивление потоку воздуха.

 По периметру оставлена непробитая полоса шириной 30 мм для крепления к несущей раме саморезами или заклепками. При необходимости листы легко режутся гильотинными ножницами без деформации соседних отверстий.

Производим перфорированные листы с отверстиями от 3 до 20 мм любой конфигурации. Подберем оптимальный рисунок перфорации под ваши технические требования.
