Закладные детали с выпусками арматуры для промышленного объекта в Подмосковье

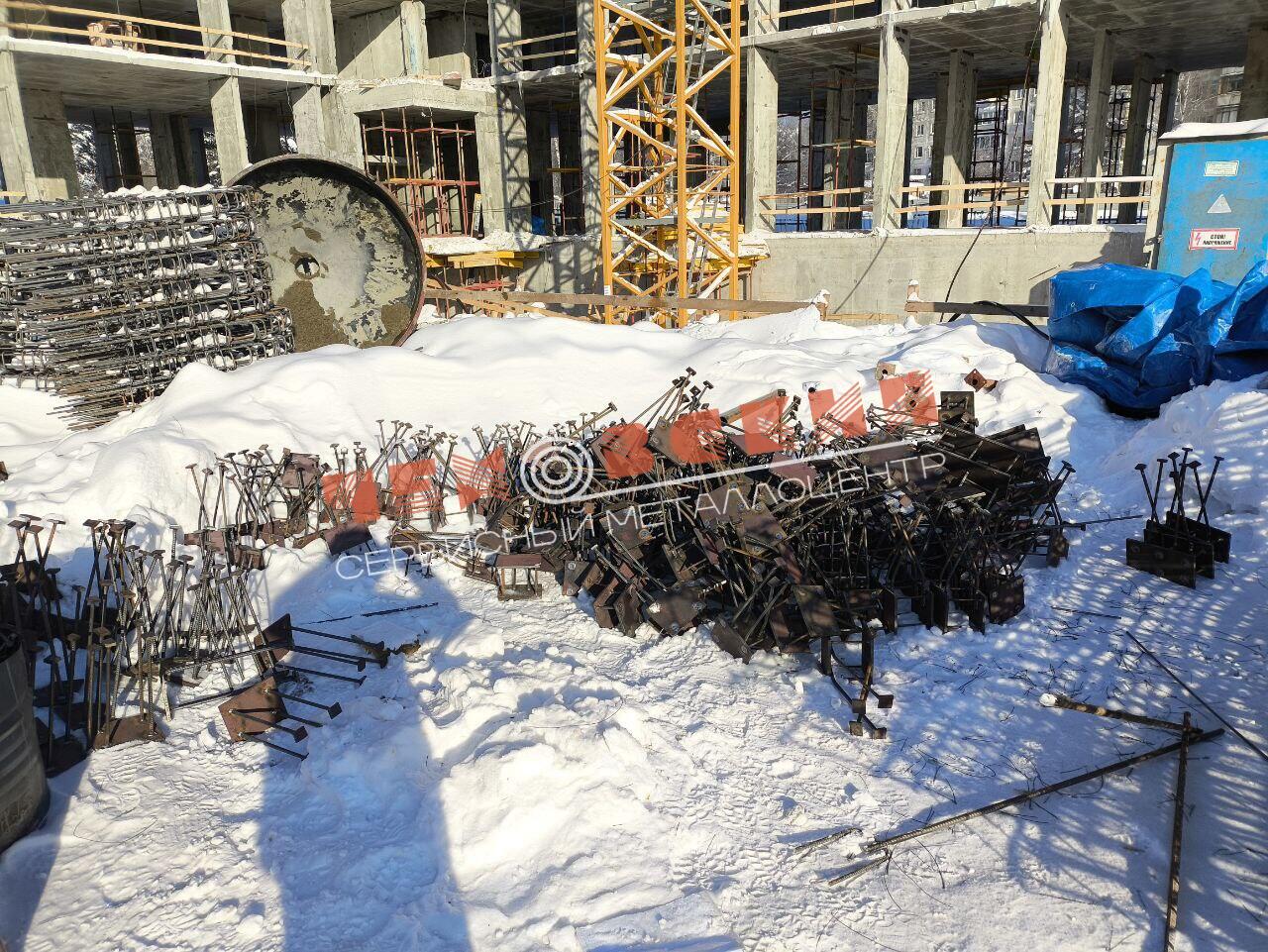

Отгрузили партию специальных закладных деталей для строительства производственного корпуса завода автокомпонентов в Ступино. Объект возводится по технологии сборно-монолитного каркаса, где точность установки закладных определяет скорость монтажа металлоконструкций.

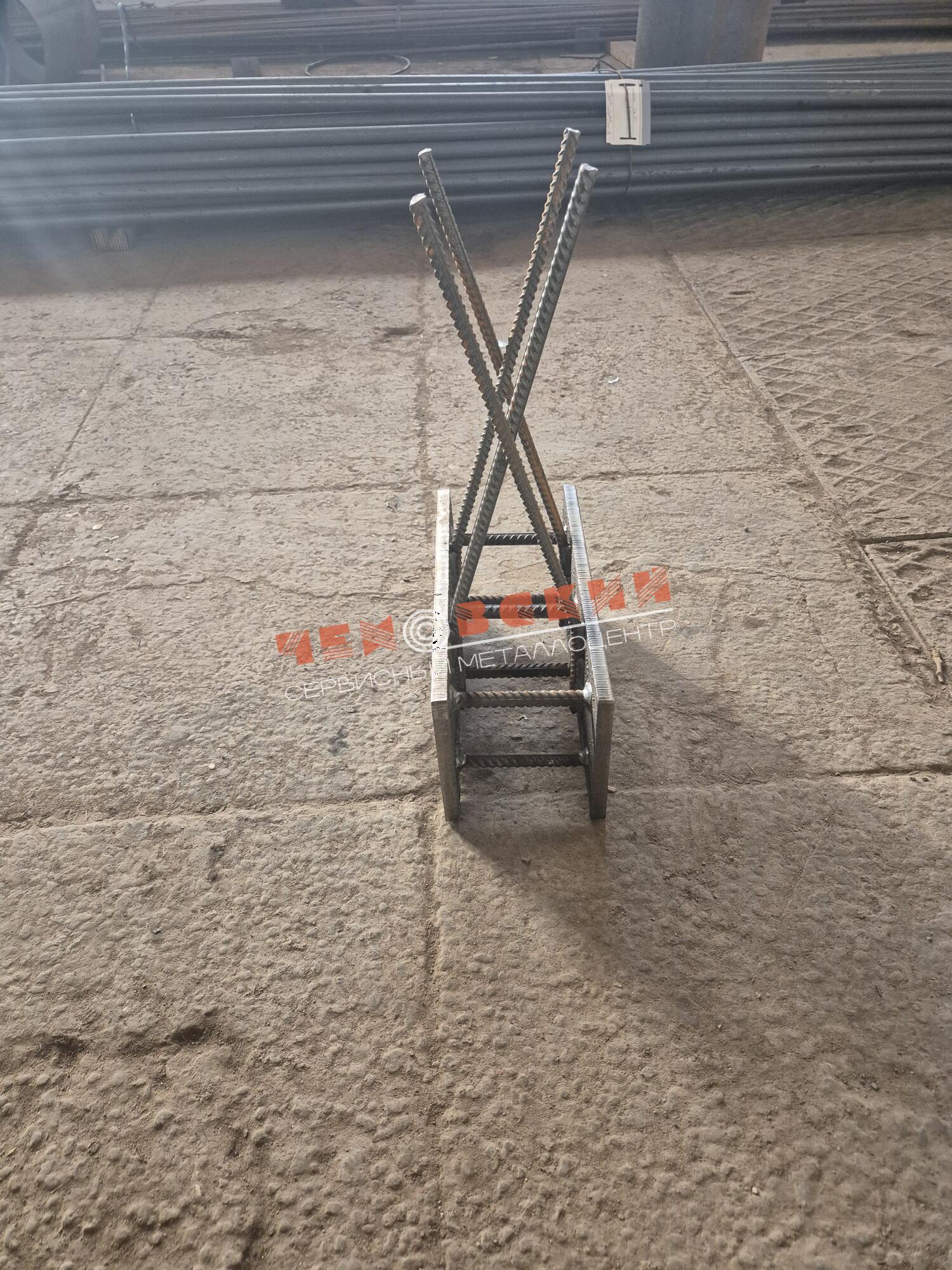

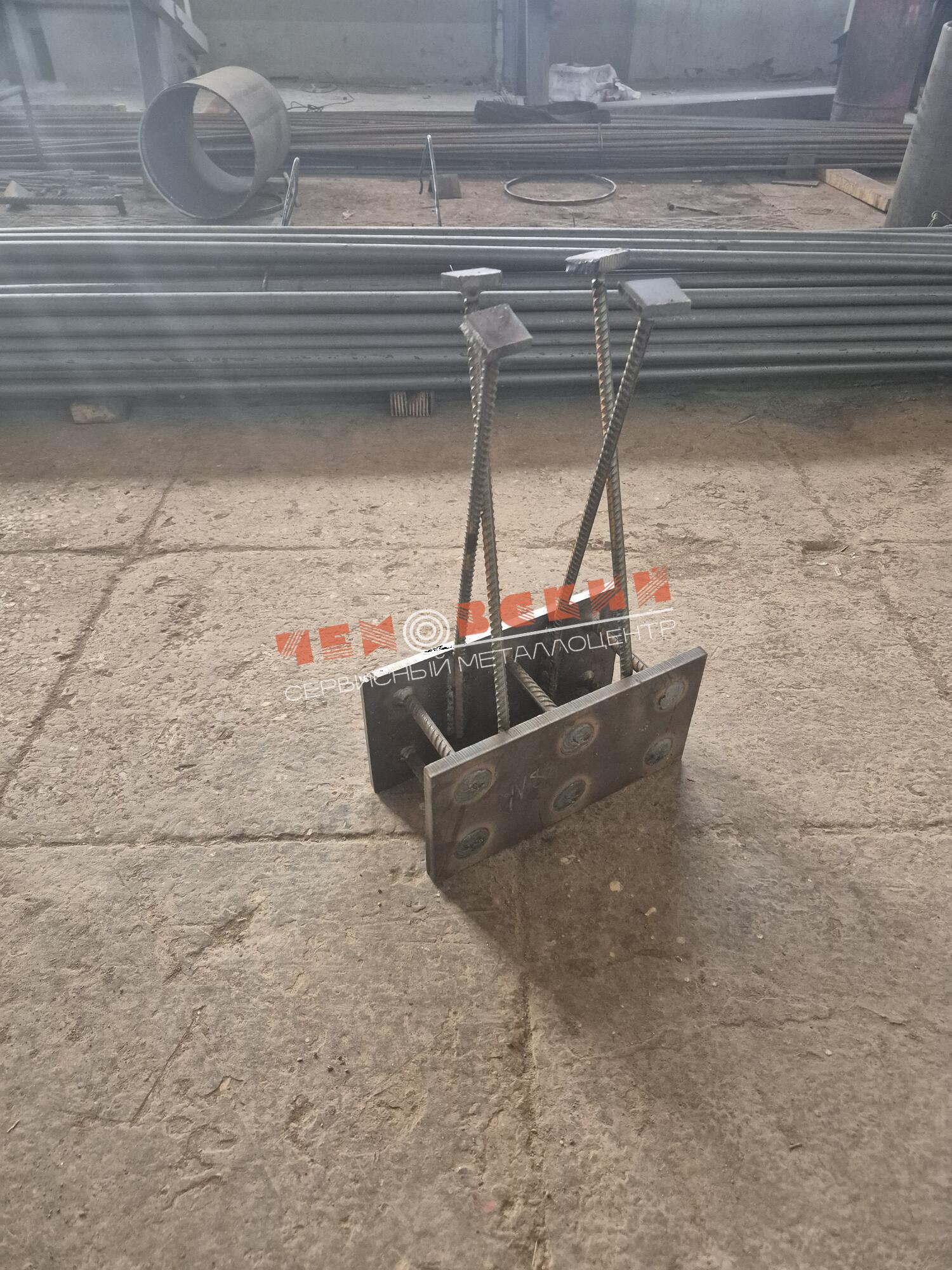

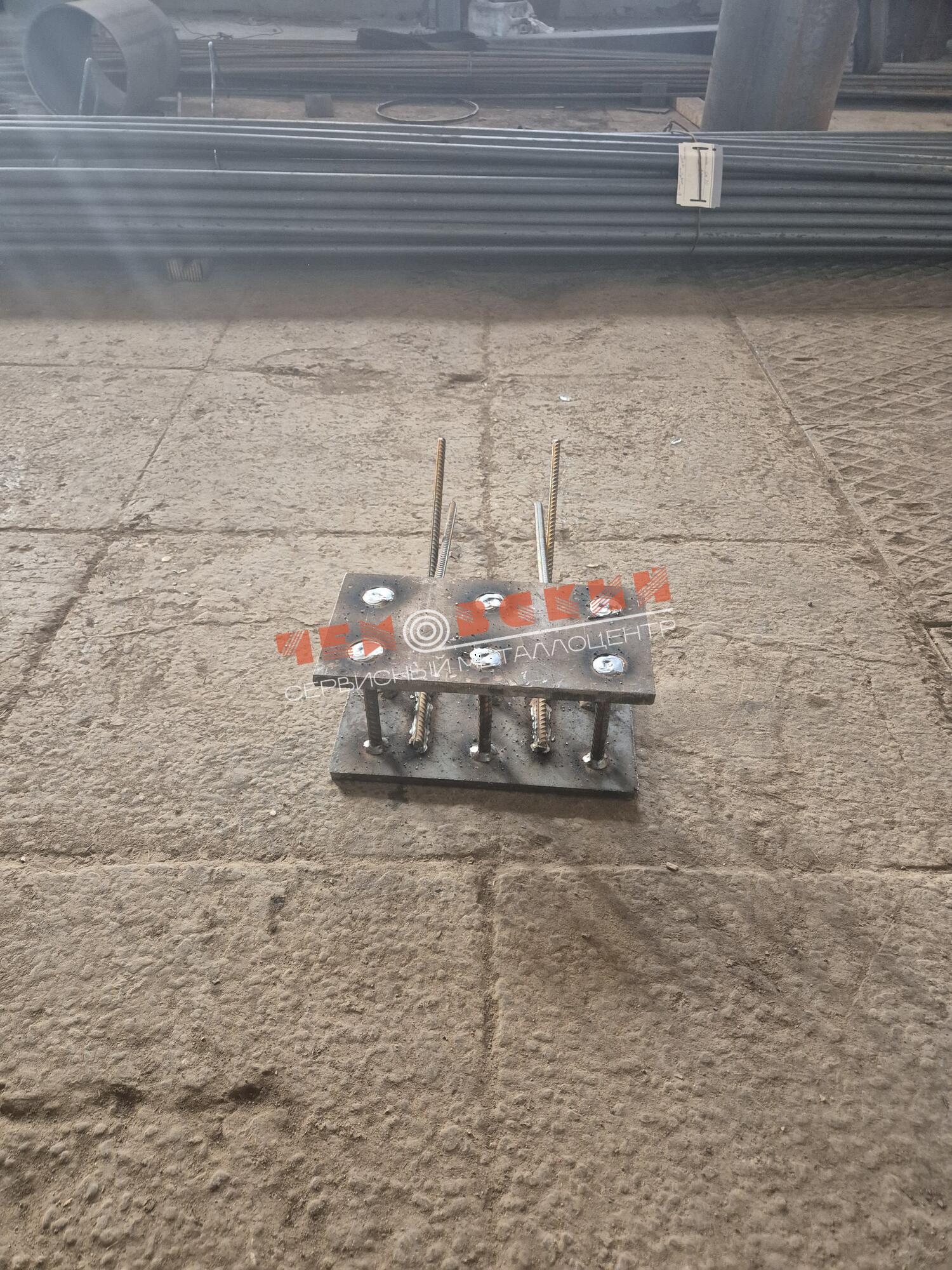

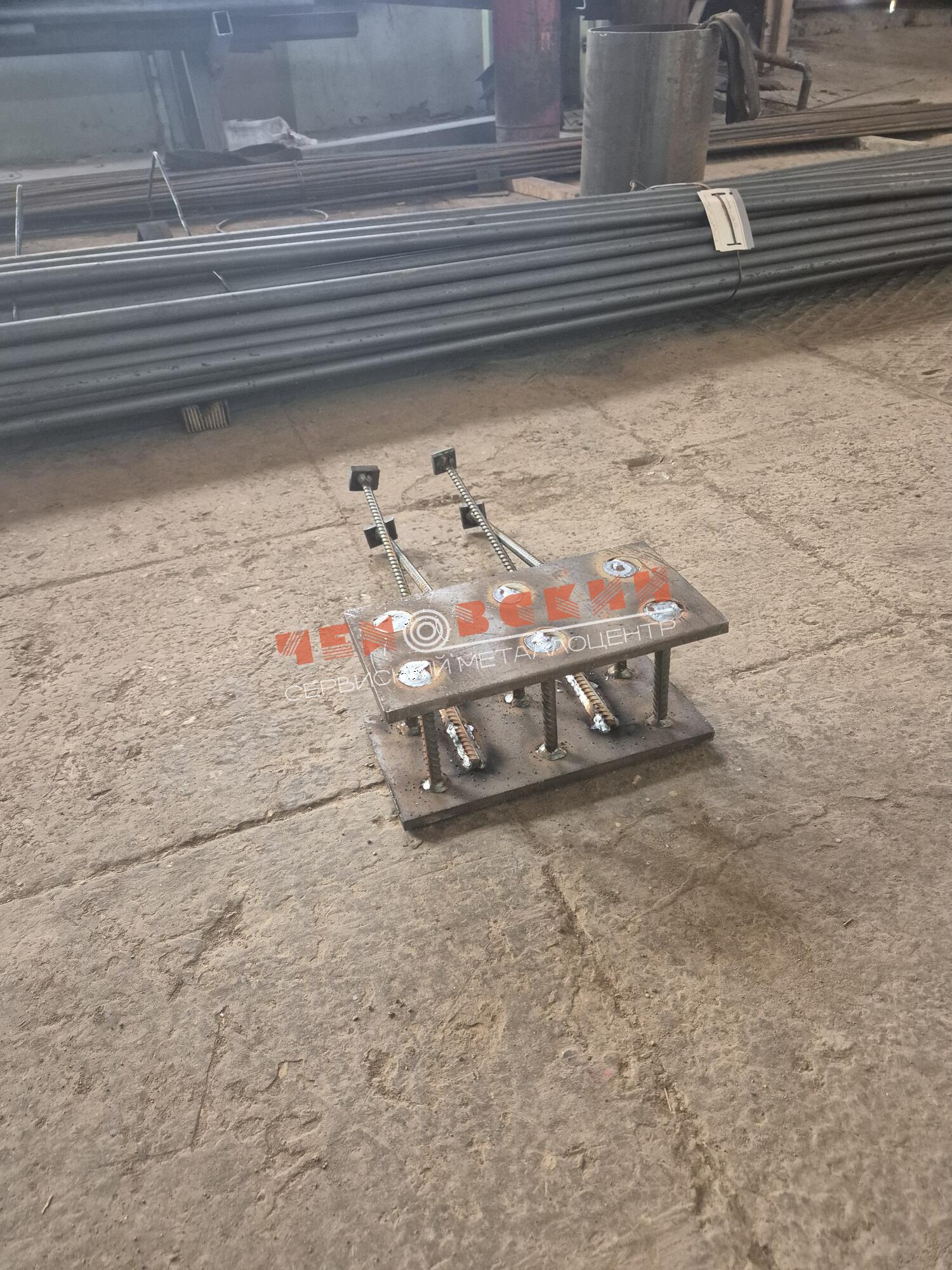

На фото видны закладные детали МК-1 с четырьмя выпусками из арматуры А500С диаметром 20 мм. Конструкция включает опорную пластину 300х400х16 мм с отверстиями для болтового соединения. Изготовили 180 таких деталей для крепления стальных колонн к фундаментам. Арматурные выпуски загнуты под углом 90 градусов — такая геометрия обеспечивает надежную анкеровку в бетоне при расчетной нагрузке до 45 тонн на колонну.

Генподрядчик первоначально планировал использовать типовые анкерные болты, но расчеты показали недостаточную несущую способность при динамических нагрузках от мостовых кранов грузоподъемностью 20 тонн. Наши конструкторы предложили решение с арматурными выпусками — прочность узла увеличилась в 1,8 раза при той же стоимости.

Пластины изготовлены из стали С345 — повышенный предел текучести необходим при работе узла на срез и изгиб одновременно. Арматура приварена ручной дуговой сваркой электродами Э50А с предварительным подогревом зоны сварки до 150°С. Такая технология исключает холодные трещины в околошовной зоне при толстолистовом металле.

Проектная документация содержала только схемы расположения колонн без деталировки узлов. Наш отдел КМД за два дня разработал рабочие чертежи всех закладных с учетом последовательности монтажа и технологических зазоров.

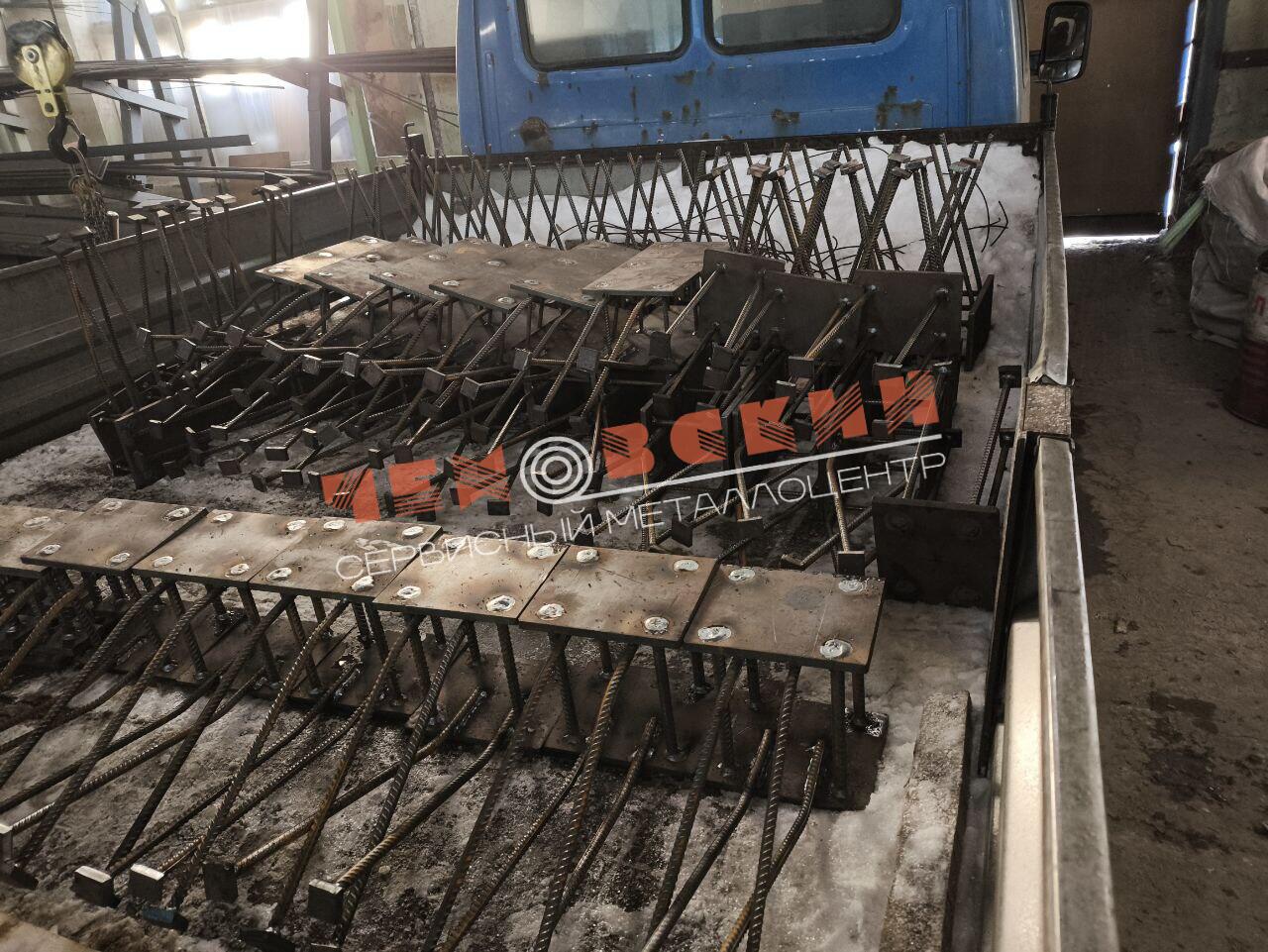

Детали упакованы в деревянные поддоны по 10 штук — оптимально для разгрузки манипулятором и распределения по осям здания. Маркировка нанесена водостойкой краской прямо на металл.
